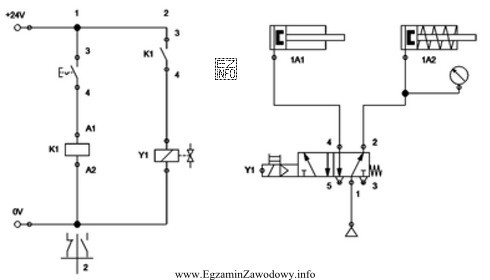

W układach sterowania elektropneumatycznego przycisk (oznaczony zwykle jako S) jest elementem generującym sygnał elektryczny w torze sterowania. Ten sygnał zasila cewkę (lub cewki) zaworu rozdzielającego, a zawór rozdzielający decyduje o tym, do której komory siłownika doprowadzone jest sprężone powietrze i z której komory jest ono odprowadzane. To właśnie ustawienie zaworu bezpośrednio determinuje, czy dany siłownik wykona wysuw, czy cofnięcie.
Jeżeli po naciśnięciu S w schemacie wysterowana zostaje konfiguracja zaworów, w której zasilanie trafia do komory powodującej wysuw siłownika 1A1, a jednocześnie dla siłownika 1A2 ustawiony jest stan odpowiadający doprowadzeniu powietrza do komory cofającej, to efektem jest równoczesny wysuw 1A1 oraz cofnięcie 1A2. Taki opis jest spójny z zasadą działania siłowników dwustronnego działania oraz zaworów kierunkowych sterowanych elektrycznie.
Dlaczego pozostałe warianty nie pasują do typowej analizy schematu po pojedynczym naciśnięciu przycisku?
- Odpowiedź "wysuw siłownika 1A2 i cofnięcie siłownika 1A1" oznaczałaby, że układ po sygnale S steruje zaworami w dokładnie odwrotny sposób. Aby to było prawdą, musiałyby być spełnione inne połączenia cewek/styków lub inne przypisanie ruchów do stanów zaworów niż wynika ze schematu.
- Odpowiedzi zawierające sekwencję trzech ruchów (np. "wysuw…, wysuw…, cofnięcie…") sugerują cykl wieloetapowy. Taki cykl wymaga zwykle dodatkowych warunków przełączania (krańcówek, podtrzymania, elementów pamięci, przekaźników krokowych). Samo naciśnięcie S, o ile schemat nie przewiduje automatycznej sekwencji, nie uzasadnia kilku kolejnych zmian stanu.
- Wariant "wysuw 1A1, wysuw 1A2 i cofnięcie 1A1" również implikuje przejście przez co najmniej dwa kolejne stany sterowania, co nie wynika z pojedynczego impulsu bez dodatkowych sprzężeń zwrotnych.
Wskazówka egzaminacyjna: analizując takie zadania, warto najpierw ustalić, które cewki zaworów są zasilane po naciśnięciu S, a potem przełożyć to na ustawienia zaworów i kierunki przepływu do komór siłowników. Dopiero na końcu wybiera się odpowiedź opisującą ruchy siłowników.
