KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

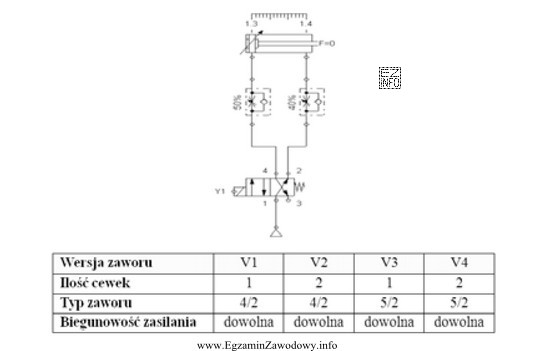

Analizując schemat układu elektropneumatycznego, można zauważyć, że zawór posiada 4 drogi (wejścia/wyjścia) oraz 2 położenia (stany), co odpowiada typowi zaworu 4/2. Ponadto, na schemacie widoczna jest tylko jedna cewka sterująca pracą zaworu, co wskazuje na wersję zaworu z jedną cewką. Tabela zaworów potwierdza, że wersja zaworu V1 ma jedną cewkę i jest typu 4/2, co jest zgodne z analizą schematu.
