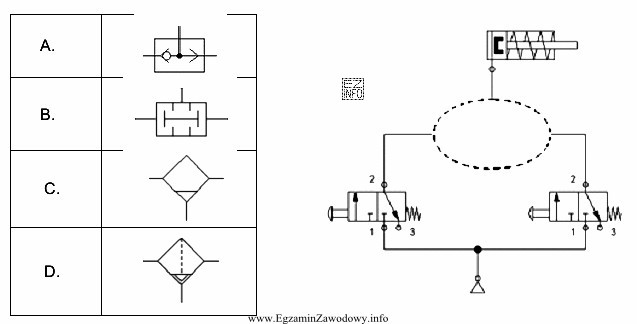

W układzie sterowania siłownikiem jednostronnego działania typowo steruje się tylko ruchem wysuwu, natomiast powrót następuje samoczynnie (sprężyną w siłowniku lub pod wpływem obciążenia). Jeśli w treści zadania podano, że tłoczysko ma się wysuwać wyłącznie przy jednoczesnym naciśnięciu dwóch przycisków, oznacza to konieczność spełnienia warunku logicznego typu AND.
W praktyce pneumatycznej warunek AND można uzyskać przez zastosowanie elementu, który:
- posiada dwa wejścia sygnałów sterujących,
- zadziała (przełączy się) dopiero wtedy, gdy oba sygnały są obecne,
- po zaniku sygnałów wróci do stanu spoczynkowego (np. dzięki sprężynie powrotnej).
Dlatego właściwy jest zawór 3/2 sterowany pneumatycznie z powrotem sprężyną wyposażony w dwa wejścia sterujące (funkcja AND). Taki element powoduje, że naciśnięcie tylko jednego przycisku nie wystarcza do podania ciśnienia na komorę siłownika. Dopiero równoczesne (lub skutecznie nałożone w czasie) pojawienie się dwóch sygnałów sterujących otwiera drogę przepływu i uruchamia wysuw.
Typowe błędne wybory w tego rodzaju zadaniu to elementy, które realizują logikę OR (zadziałają po naciśnięciu dowolnego przycisku) albo zwykły rozdzielacz 3/2 bez wymogu podania dwóch sygnałów sterujących. Inne pomyłki wynikają z nieuwzględnienia, że siłownik jednostronnego działania nie potrzebuje rozbudowanego sterowania dla powrotu, więc kluczowy jest prawidłowy dobór elementu warunkującego sam wysuw.
