KWALIFIKACJA MEP2 - CZERWIEC 2014



PYTANIE NR 7.

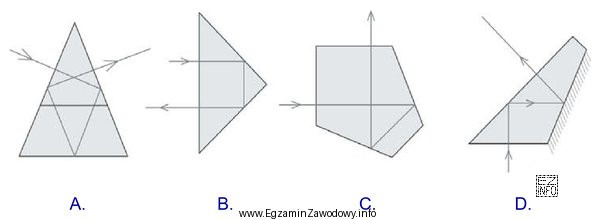

W skład układu odwracającego lornetki pryzmatycznej wchodzi pryzmat przedstawiony na rysunku oznaczonym literą
W skład układu odwracającego lornetki pryzmatycznej wchodzi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pryzmat przedstawiony na rysunku oznaczonym literą B jest pryzmatem Porro, który jest często używany w lornetkach pryzmatycznych do odwracania obrazu. Charakteryzuje się on kształtem zbliżonym do równoległoboku, co jest widoczne na rysunku. Pozostałe pryzmaty (A, C, D) mają inne kształty i nie są typowe dla układu odwracającego w lornetkach pryzmatycznych.
