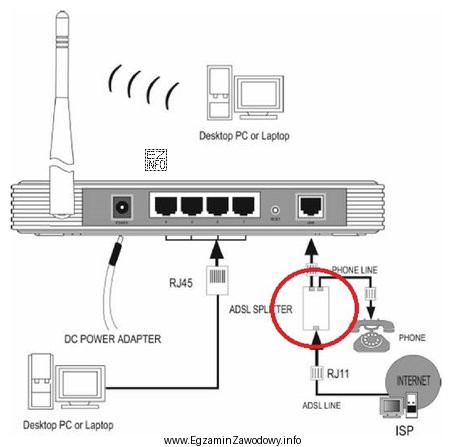

W instalacji ADSL (xDSL na parze miedzianej) jedną linią przesyła się jednocześnie sygnał telefoniczny oraz sygnał transmisji danych. Te sygnały są rozdzielone w dziedzinie częstotliwości: telefonia zajmuje niższe częstotliwości, a DSL – wyższe. Żeby oba urządzenia mogły pracować równolegle bez wzajemnych zakłóceń, stosuje się splitter (często spotykany też jako mikrofiltr).
Poprawna odpowiedź: "pasywny filtr elektroniczny". Splitter realizuje separację pasm za pomocą elementów pasywnych (typowo układów RLC) tworzących filtry dolno- i górnoprzepustowe. Taki układ nie wzmacnia sygnału i z zasady nie potrzebuje zasilania – jego rolą jest tłumienie niepożądanego pasma na odpowiednim wyjściu (telefonicznym lub DSL).
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "aktywny filtr elektroniczny" – filtr aktywny wymaga elementów czynnych (np. wzmacniaczy) i zwykle zasilania. Typowy splitter abonencki jest rozwiązaniem pasywnym; w praktyce montażowej rozpoznaje się to m.in. po braku zasilania i prostej budowie.
- "aktywny filtr światłowodowy" – ADSL pracuje na torze miedzianym, nie na światłowodzie, więc filtr optyczny nie ma tu zastosowania. To błąd wynikający z pomylenia medium transmisyjnego.
- "pasywny filtr światłowodowy" – mimo że pasywny, nadal dotyczy światłowodu, a splitter ADSL jest elementem elektrycznym dla pary miedzianej.
Wskazówka egzaminacyjna: jeśli w treści pojawia się "rozdzielanie sygnałów o różnych częstotliwościach" na jednym kablu, najczęściej chodzi o filtry pasmowe/podział pasma (pasywne). Sprawdź też, czy medium to miedź czy światłowód – to szybko eliminuje odpowiedzi z "światłowodowy".
