Pojęcie kotła na parametry nadkrytyczne odnosi się do takich warunków pracy czynnika roboczego (wody/pary), w których przekroczony jest punkt krytyczny. Dla wody oznacza to przede wszystkim przekroczenie ciśnienia krytycznego (około 22,1 MPa). Powyżej punktu krytycznego zanika klasyczna granica między cieczą i parą, a w energetyce mówi się o pracy w reżimie nadkrytycznym.

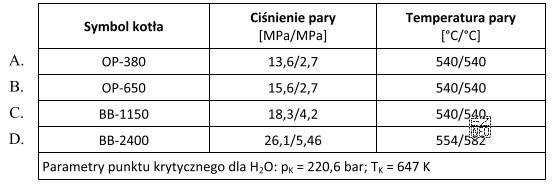

Jak rozwiązać zadanie z tabelą parametrów:
- Odczytaj z tabeli ciśnienie znamionowe/robocze dla każdego kotła.
- Porównaj je z wartością ciśnienia krytycznego wody (ok. 22,1 MPa). W praktyce kocioł nadkrytyczny ma ciśnienie wyraźnie powyżej tej granicy.
- Temperatura również jest wysoka (w pobliżu i powyżej temperatury krytycznej), ale w tego typu pytaniach decydującym kryterium rozpoznawczym jest zwykle przekroczenie progu ciśnienia krytycznego.
Odpowiedź "D" jest poprawna, ponieważ to właśnie ten kocioł ma w tabeli parametry spełniające warunek nadkrytyczności (ciśnienie powyżej wartości krytycznej wody).
Dlaczego pozostałe odpowiedzi są błędne:
- "A", "B" i "C" opisują kotły o parametrach podkrytycznych: mimo że mogą mieć wysoką temperaturę i ciśnienie, nie przekraczają progu ciśnienia krytycznego, więc w klasyfikacji nie są nadkrytyczne.
- Częsty błąd polega na uznaniu "najwyższej temperatury" za kryterium rozstrzygające. W rzeczywistości o stanie nadkrytycznym decyduje relacja do punktu krytycznego, a nie sama "wysokość" temperatury.
- Inny typowy problem to pomylenie jednostek (MPa, bar). W zadaniach tabelarycznych zawsze warto upewnić się, w jakiej jednostce podano ciśnienie.
Wskazówka egzaminacyjna: zapamiętaj liczbę rzędu 22 MPa jako granicę, od której zaczyna się w energetyce klasyfikacja "nadkrytyczna" dla wody/pary.
