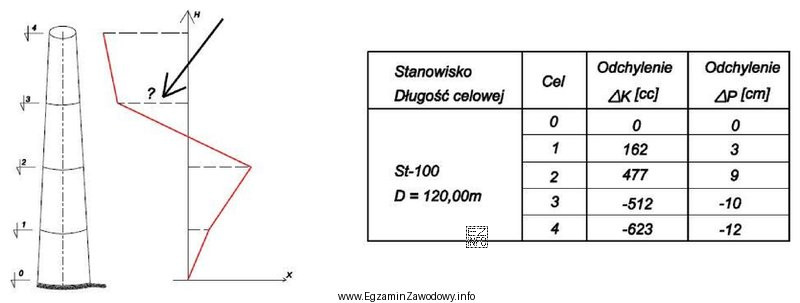

Wykres odchyleń osi komina od pionu służy do przedstawienia liniowego (najczęściej w cm lub mm) przesunięcia osi obiektu względem kierunku pionu na kolejnych wysokościach. Dlatego w miejscu wskazanym strzałką należy wpisać taką wartość, która:
- jest wyrażona w jednostce długości (np. cm),
- odnosi się do tego samego poziomu/punktu, który zaznaczono na wykresie,
- zawiera poprawny znak (ujemny/dodatni) zgodnie z przyjętą na wykresie konwencją kierunku odchylenia.
Odpowiedź "-10 cm" spełnia te warunki: jest odchyłką liniową i uwzględnia kierunek odchylenia poprzez znak "-". W praktyce taki znak oznacza, że oś komina odchyla się w stronę przeciwną do dodatniego zwrotu osi przyjętej na wykresie (np. w lewo zamiast w prawo), co jest typowym elementem interpretacji wyników.
Pozostałe odpowiedzi są błędne z typowych powodów spotykanych na egzaminach:
- Wartości zapisane jako liczby z oznaczeniem jednostki kątowej (np. w systemie centesymalnym) nie są bezpośrednio tym, co wpisuje się na wykres odchyleń liniowych osi. Taki zapis może dotyczyć kierunków, kątów lub odczytów instrumentu i wymagałby przeliczeń/interpretacji, jeśli wykres nie jest kątowy.
- Wartość "9 cm" ma wprawdzie właściwą jednostkę, ale nie odpowiada odczytowi dla miejsca wskazanego strzałką lub nie uwzględnia właściwego znaku odchylenia. To częsty błąd: wybór liczby "w cm" bez sprawdzenia, czy dotyczy właściwego punktu i czy kierunek odchyłki jest zgodny z konwencją.
Wskazówka egzaminacyjna: najpierw ustal, co opisuje oś pozioma i pionowa wykresu (jednostka i zwrot), potem dopasuj w tabeli właściwy poziom/wysokość, a na końcu dopilnuj znaku. Gdy wśród odpowiedzi pojawiają się jednocześnie jednostki kątowe i liniowe, zwykle jest to test uważności w doborze właściwego typu wielkości.
