KWALIFIKACJA ELE2 - CZERWIEC 2016



PYTANIE NR 34.

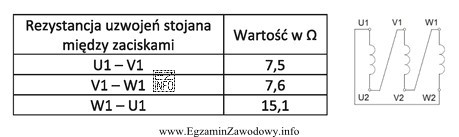

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonego w trójkąt, wykonanych podczas jego konserwacji. Jakie uszkodzenie występuje w uzwojeniach tego silnika?
W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysoka rezystancja między W1-U1 w porównaniu do pozostałych pomiarów wskazuje na to, że suma rezystancji dwóch sprawnych uzwojeń jest mierzona, co oznacza, że prąd nie może przepływać przez uszkodzone uzwojenie W1-W2. To sugeruje, że doszło do przerwy w tym uzwojeniu.
