KWALIFIKACJA ELE5 - CZERWIEC 2019

PYTANIE NR 40.
W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Jaka jest najbardziej prawdopodobna przyczyna zwiększonej wartości Zs w sypialni?

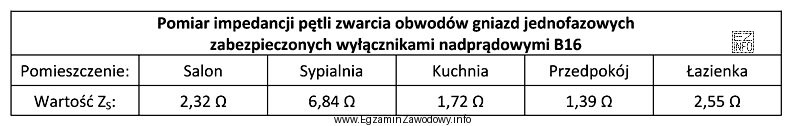

Ilustracja przedstawia tabelę wyników pomiarów impedancji pętli zwarcia obwodów gniazd jednofazowych w różnych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Podwyższona wartość Zs najczęściej wynika ze wzrostu rezystancji w torze zwarciowym spowodowanego pogorszeniem połączenia (np. poluzowanym zaciskiem przewodu fazowego). Przerwa N lub PE zwykle daje brak zasilania, błędny/niemożliwy pomiar albo inne objawy, a dobór wyłącznika nie zmienia Zs.

Pełne wyjaśnienie:

Impedancja pętli zwarcia Zs opisuje "opór" (w ujęciu impedancyjnym) całej drogi, którą popłynie prąd zwarciowy w przypadku zwarcia doziemnego/obudowy w instalacji. W układzie TN-S pętla obejmuje m.in. przewód fazowy do punktu odbioru, miejsce zwarcia oraz przewód ochronny PE z powrotem do źródła.

Jeżeli w jednym pomieszczeniu (np. w sypialni) Zs jest wyraźnie większa niż w pozostałych punktach tego samego obwodu, najbardziej typową przyczyną jest pogorszenie jakości połączenia w torze pętli: utlenienie, nadpalenie lub poluzowanie zacisku. Odpowiedź "Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie." pasuje do takiego objawu: luźny styk zwiększa rezystancję przejścia, a to bezpośrednio podnosi mierzony wynik Zs. Dodatkowo luźne połączenia są częste w eksploatacji (drgania, wielokrotne obciążenia, błędy montażowe).

Dlaczego pozostałe propozycje są mniej prawdopodobne?

  • "Brak ciągłości przewodu ochronnego w mierzonym obwodzie." W układzie TN-S przewód PE jest kluczowy dla domknięcia pętli pomiarowej. Jego przerwa często skutkuje brakiem możliwości wykonania poprawnego pomiaru lub uzyskaniem wyniku niestabilnego/nieadekwatnego do typowego "zwiększenia" wartości w jednym punkcie. Zwykle jest to usterka krytyczna, ale ma inny charakter niż samo podwyższenie Zs.
  • "Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu." Parametry wyłącznika wpływają na ocenę spełnienia warunku samoczynnego wyłączenia (czy przy danym Zs prąd zwarciowy będzie wystarczający), ale nie są przyczyną zmiany samego pomiaru Zs. Zs zależy od impedancji przewodów i połączeń, a nie od typu zabezpieczenia.
  • "Brak ciągłości przewodu neutralnego w mierzonym obwodzie." Przerwa N w obwodzie gniazd zwykle daje objawy eksploatacyjne (np. brak zasilania części punktów, problemy z działaniem odbiorników). Nie jest to typowa przyczyna "większego Zs w jednym pomieszczeniu" w sensie diagnostyki pętli zwarcia; częściej spodziewa się błędów zasilania niż jedynie wzrostu impedancji pętli.

Wskazówka egzaminacyjna: gdy pytanie mówi o zwiększonej wartości Zs (a nie o braku pomiaru), najpierw rozważaj przyczyny zwiększenia rezystancji przejścia: luźne zaciski, korozję, uszkodzone styki w gniazdach/puszkach, przegrzanie połączeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja pętli zwarcia Zs to miara "oporu" całej drogi przepływu prądu zwarciowego: od przewodu fazowego do miejsca zwarcia i z powrotem do źródła (np. przez PE w TN-S). Im większa Zs, tym mniejszy prąd zwarcia i trudniej o szybkie zadziałanie zabezpieczenia.
Luźny zacisk lub poluzowany przewód tworzy większą rezystancję przejścia w jednym punkcie obwodu. Ponieważ pomiar Zs obejmuje cały tor pętli, dodatkowa rezystancja w gnieździe/puszce podnosi wynik właśnie w tym miejscu, podczas gdy inne punkty obwodu mogą mieć Zs prawidłowe.
Niekoniecznie. Przerwa PE w układzie TN-S często powoduje brak możliwości wykonania poprawnego pomiaru pętli lub wyniki niestabilne, bo pętla nie domyka się prawidłowo. W praktyce to usterka krytyczna bezpieczeństwa, ale jej objawem nie musi być po prostu "trochę większe Zs".
Przerwa przewodu N w obwodzie gniazd zwykle daje objawy eksploatacyjne: brak zasilania części gniazd, nieprawidłową pracę odbiorników lub pojawianie się "dziwnych" napięć zależnych od obciążenia. To bardziej problem z zasilaniem niż typowa przyczyna lokalnego wzrostu Zs.
Zs jest cechą toru elektrycznego (przewody, połączenia, impedancja źródła) i mierzy się ją przyrządem. Wyłącznik nadprądowy nie "zwiększa" ani nie "zmniejsza" Zs – on jedynie ma zadziałać przy określonym prądzie. Związek jest odwrotny: znając Zs ocenia się, czy zabezpieczenie zadziała.
Najczęściej są to usterki połączeń: poluzowane zaciski przewodu fazowego lub ochronnego, utlenione styki, nadpalone złącza, źle zarobione końcówki przewodów albo uszkodzone elementy gniazda. Wszystkie te przypadki zwiększają rezystancję przejścia, a więc i mierzony wynik Zs.
Wynik jest niepokojący, gdy jest wyraźnie większy niż w porównywalnych punktach tego samego obwodu lub gdy nie pozwala spełnić warunku szybkiego wyłączenia zasilania przez zabezpieczenie. Na egzaminie zwykle analizuje się relacje między punktami pomiarowymi i typowe przyczyny odchyleń.
Luźny styk zwykle daje "zawyżony", ale możliwy do zmierzenia wynik oraz może powodować grzanie się złącza pod obciążeniem. Przerwa przewodu częściej skutkuje brakiem zasilania, brakiem ciągłości w testach lub niemożnością wykonania wiarygodnego pomiaru pętli w danym punkcie.
W TN-S przewody N i PE są rozdzielone, więc przewód ochronny PE stanowi przewidywalny tor powrotny dla prądu zwarciowego. To ułatwia ocenę ochrony przez samoczynne wyłączenie zasilania. Usterki w PE (np. luźne zaciski) są szczególnie groźne, bo pogarszają warunki zadziałania zabezpieczeń.
Częsty błąd to mylenie przyczyny z oceną skutku: wybieranie odpowiedzi o zabezpieczeniu zamiast o stanie połączeń. Inny błąd to traktowanie przerwy PE lub N jako "zwiększenia Zs", choć takie usterki często prowadzą do braku pomiaru albo objawów zasilaniowych, nie do typowego zawyżenia.
