KWALIFIKACJA ELE2 - CZERWIEC 2019



PYTANIE NR 31.

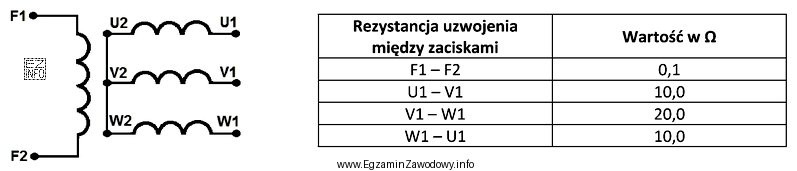

W tabeli zamieszczono wyniki pomiarów kontrolnych rezystancji uzwojeń prądnicy synchronicznej, połączonych według schematu przedstawionego na rysunku. Na podstawie tych wyników można stwierdzić, że w prądnicy występuje
W tabeli zamieszczono wyniki pomiarów kontrolnych rezystancji uzwojeń prą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Niska rezystancja 0,1 Ω między zaciskami F1 i F2 sugeruje zwarcie w uzwojeniu wzbudzenia, gdyż typowo wartość ta powinna być wyższa. Wysokie wartości rezystancji 10,0 Ω i 20,0 Ω dla połączeń U1-V1 oraz V1-W1 wskazują na zwarcie w jednej z faz uzwojenia twornika, co jest niezgodne z oczekiwanymi wartościami dla zdrowych uzwojeń, które powinny być zbliżone i niższe.
