KWALIFIKACJA ELE11 - CZERWIEC 2019



PYTANIE NR 32.
W trakcie eksploatacji instalacji fotowoltaicznej typu off-grid zaleca się, nie rzadziej niż raz na 6 miesięcy dokonać pomiaru i analizy napięcia baterii akumulatorów. Na jaki zakres należy ustawić miernik napięcia, aby poprawnie zmierzyć napięcie akumulatora przedstawionego na rysunku?

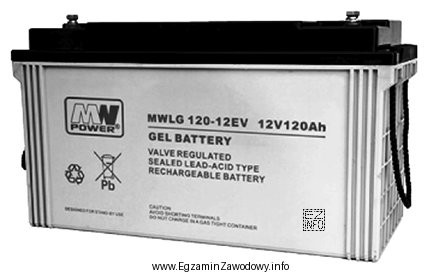

Ilustracja przedstawia akumulator żelowy marki MW Power, model MWLG 120-12EV, o napięciu 12V i pojemności 120Ah.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Akumulator w instalacji off-grid jest źródłem napięcia stałego, więc pomiar wykonuje się na zakresie DC.
Aby uzyskać poprawny odczyt, wybiera się zakres wyższy od spodziewanego napięcia akumulatora. Dla typowego akumulatora ok. 12 V właściwy będzie zakres 20 V DC; 2 V DC jest za małe, a zakresy AC są nieprawidłowe.

Pełne wyjaśnienie:

W instalacjach fotowoltaicznych typu off-grid akumulatory pracują w obwodzie prądu stałego. Oznacza to, że do sprawdzenia ich napięcia należy ustawić miernik na pomiar V DC (napięcie stałe), a nie na V AC.

Drugi krok to dobór zakresu pomiarowego. Zasada praktyczna jest prosta: ustaw zakres, który jest nieco większy od spodziewanej wartości. Dzięki temu miernik nie pokaże przeciążenia (np. "1", "OL") i zachowa przyzwoitą rozdzielczość.

Jeżeli na rysunku przedstawiono typowy akumulator stosowany w systemach off-grid (np. 12 V), to właściwy wybór to 20 V DC. Zakres 2 V DC jest za niski dla takiego napięcia i spowoduje przekroczenie zakresu. Zakresy 20 V AC oraz 200 V AC są błędne merytorycznie, ponieważ dotyczą napięcia przemiennego (jak w sieci), a napięcie akumulatora jest stałe; dodatkowo wybór zbyt dużego zakresu (np. 200 V) zwykle pogarsza dokładność i utrudnia ocenę zmian napięcia.

W praktyce eksploatacyjnej pomiar napięcia akumulatora wykonuje się także z uwzględnieniem warunków: napięcie spoczynkowe (po odłączeniu obciążeń/ładowania), napięcie pod obciążeniem i napięcie podczas ładowania. Do samego ustawienia miernika kluczowe są jednak: wybór DC i dobór najbliższego wyższego zakresu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odróżnić na mierniku zakres napięcia DC od AC?
Na większości multimetrów napięcie stałe jest oznaczane jako V⎓ lub V DC, a przemienne jako V~ lub V AC. Akumulatory i instalacje PV pracują w DC, więc do ich pomiaru wybierasz V⎓/V DC.
Dlaczego do pomiaru akumulatora nie wybiera się zakresu AC?
Akumulator daje napięcie stałe, a zakres AC jest przeznaczony do napięć przemiennych (np. z sieci). Ustawienie AC może dać błędny odczyt lub niestabilne wskazania, bo miernik analizuje inny rodzaj sygnału niż ten, który mierzysz.
Jak dobrać zakres miernika, żeby nie uszkodzić multimetru?
Stosuj zasadę: zacznij od wyższego zakresu, a potem zmniejsz do najbliższego wyższego od spodziewanej wartości. Jeśli nie znasz napięcia, wybierz najwyższy bezpieczny zakres DC, wykonaj odczyt i dopiero wtedy ustaw bardziej dokładny zakres.
Co oznacza, że zakres 2 V DC jest zbyt mały dla akumulatora 12 V?
Zakres 2 V DC pozwala mierzyć napięcia tylko do około 2 V. Akumulator 12 V ma znacznie większe napięcie, więc miernik pokaże przekroczenie zakresu (np. "OL") albo niepoprawny wynik. Poprawnie wybiera się zakres wyższy, np. 20 V DC.
Kiedy w instalacji PV off-grid spotyka się napięcia 12 V i 24 V?
W małych systemach off-grid często spotyka się magistralę 12 V (oświetlenie, małe odbiorniki), a w większych 24 V lub wyższe, żeby zmniejszyć prądy i straty. Dobór zakresu miernika zależy od napięcia systemu: zawsze wybierz zakres wyższy od spodziewanego.
Jakie są typowe błędy przy pomiarze napięcia akumulatora w PV off-grid?
Najczęstsze błędy to: ustawienie V AC zamiast V DC, zbyt niski zakres (przeciążenie wskazania), pomiar na złych gniazdach (np. prądowych), oraz pomylenie biegunowości sond. Warto też pamiętać o dobrym kontakcie sond z zaciskami.
Czy wybór 200 V DC byłby poprawny do pomiaru akumulatora 12 V?
Pomiar byłby możliwy, bo 12 V mieści się w 200 V DC, ale to zwykle gorszy wybór na egzaminie i w praktyce: spada rozdzielczość (mniej cyfr znaczących), trudniej zauważyć niewielkie zmiany napięcia. Lepszy jest najbliższy wyższy zakres, np. 20 V DC.
Jak sprawdzić napięcie akumulatora podczas ładowania z regulatora?
Ustaw multimetr na V DC i zakres wyższy od spodziewanego napięcia, a sondy przyłóż do biegunów akumulatora. Podczas ładowania napięcie może być wyższe niż znamionowe (zależnie od typu akumulatora i trybu ładowania), więc nie wybieraj zbyt niskiego zakresu.
Dlaczego dokładność pomiaru zależy od wybranego zakresu multimetru?
W wielu miernikach niższy (ale nadal właściwy) zakres daje lepszą rozdzielczość i stabilniejszy odczyt, bo wykorzystuje większą część skali przetwornika. Dlatego dla ok. 12 V korzystniej jest użyć 20 V DC niż 200 V, o ile nie grozi przekroczenie zakresu.
Jak przygotować się do zadań egzaminacyjnych z pomiarów w instalacjach PV?
Ćwicz rozpoznawanie, czy mierzysz DC czy AC, dobór zakresu oraz poprawne podłączenie przewodów do gniazd miernika. Dobrze jest też znać typowe poziomy napięć w PV off-grid (akumulatory, łączenia szeregowe) i zasady bezpiecznego wykonywania pomiarów.
info

Około 60% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Akumulator w instalacji off-grid jest źródłem napięcia stałego, więc pomiar wykonuje się na zakresie DC.Aby uzyskać poprawny odczyt, wybiera się zakres wyższy od spodziewanego napięcia akumulatora."

Materiały:

  • Instrukcje obsługi mierników uniwersalnych (sekcja: pomiar napięcia DC/AC i dobór zakresu)
  • Podręczniki/kompendia z elektrotechniki: pomiary wielkości elektrycznych
  • Materiały szkoleniowe dot. instalacji PV off-grid: akumulatory, magazynowanie energii, diagnostyka
