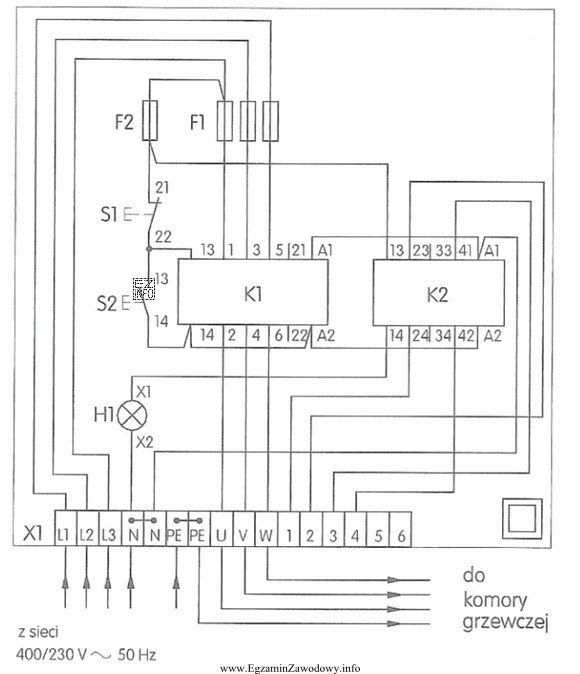

W tego typu zadaniu kluczowe jest czytanie schematu montażowego, czyli odnalezienie na rysunku konkretnego elementu (K2), wskazanego zacisku (42) oraz sprawdzenie, dokąd fizycznie/elektrycznie prowadzony jest przewód z tego zacisku.
Zaciski styczników są oznaczane w sposób uporządkowany: spotyka się m.in. zaciski cewki (np. A1/A2) oraz zaciski styków pomocniczych (np. pary typu 21–22 lub 41–42, zależnie od aparatu i rysunku). Dlatego nie należy "zgadywać" po numeracji, tylko prześledzić połączenie na schemacie.
Odpowiedź "4 listwy zaciskowej X1" jest poprawna, ponieważ to właśnie do tego punktu na listwie zaciskowej doprowadzono przewód wychodzący z zacisku 42 stycznika K2 na przedstawionym schemacie.
Pozostałe odpowiedzi są typowymi dystraktorami:
- "A2 stycznika K1" odnosi się do zacisku cewki innego stycznika (K1). W wielu układach A2 bywa wspólnym powrotem cewki, ale nie wynika to automatycznie dla zacisku 42 K2.
- "22 stycznika K1" to zacisk styku pomocniczego K1 (często styk NC w parze 21–22). Jest to inne urządzenie i inne miejsce w obwodzie, więc bezpośrednie łączenie z 42 K2 byłoby błędem, jeśli schemat tego nie pokazuje.
- "3 listwy zaciskowej X1" jest "blisko" poprawnej odpowiedzi i sprawdza uważność: listwa X1 ma wiele zacisków, a prawidłowy jest ten, do którego prowadzi przewód z 42.
W praktyce egzaminacyjnej warto stosować metodę: (1) znajdź element, (2) znajdź zacisk, (3) prowadź wzrokiem przewód do końca, (4) dopiero wtedy wybierz odpowiedź.
