W schematach sterowania automatyki przemysłowej opis "NO/NC" dotyczy stanu zestyku w położeniu spoczynkowym (bez naciśnięcia przycisku):
- NO (normalnie otwarty, styk zwierny) – po naciśnięciu przycisku obwód zostaje zamknięty.
- NC (normalnie zamknięty, styk rozwierny) – po naciśnięciu przycisku obwód zostaje przerwany.
Drugi człon odpowiedzi – "z samoczynnym powrotem" albo "bez samoczynnego powrotu" – opisuje mechanikę przycisku:
- z samoczynnym powrotem (monostabilny) – po puszczeniu wraca do stanu spoczynkowego; typowe dla przycisków chwilowych (np. START).
- bez samoczynnego powrotu (bistabilny) – pozostaje w położeniu po zadziałaniu, dopóki nie zostanie przełączony z powrotem; spotykany m.in. w przełączanych przyciskach funkcyjnych.

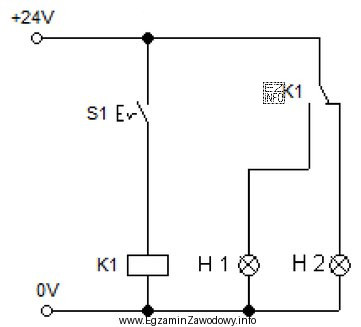

Odpowiedź "NO bez samoczynnego powrotu." jest poprawna wtedy, gdy schemat układu wymaga, aby S1 zamykał obwód i jednocześnie pozostawał w stanie zadziałania (czyli nie wracał sam po puszczeniu). Taki dobór wpływa na to, czy sygnał sterujący jest chwilowy czy podtrzymany mechanicznie.
Pozostałe warianty są niepoprawne, bo:
- Wersje ze stykami NC odwracają logikę działania (zamiast podać sygnał – przerywają go), co w wielu układach zmienia funkcję elementu (np. START vs STOP).
- Wersje "z samoczynnym powrotem" dają sygnał chwilowy – po zwolnieniu przycisku obwód wraca do stanu sprzed naciśnięcia, co nie spełnia wymogu podtrzymania mechanicznego.
Wskazówka egzaminacyjna: zawsze rozdziel analizę na dwa kroki – (1) jaki ma być stan styku w spoczynku (NO/NC), (2) czy sygnał ma być chwilowy czy zatrzaskowy (samoczynny powrót / brak powrotu). Dopiero potem wybierz odpowiedź.
