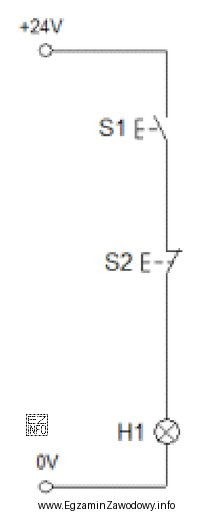

Na schemacie elementy są połączone szeregowo między +24V i 0V: najpierw przycisk S1, potem przycisk S2, a następnie lampka H1. W obwodzie szeregowym prąd popłynie (a więc H1 zaświeci) wyłącznie wtedy, gdy każdy element w torze prądu w danej chwili przewodzi.
Kluczowe jest poprawne rozpoznanie typu styków:
- S1 (NO, normalnie otwarty) – w stanie spoczynkowym ma przerwę, więc blokuje przepływ. Dopiero po naciśnięciu przycisku styk się zamyka i umożliwia przepływ prądu.
- S2 (NC, normalnie zamknięty) – w stanie spoczynkowym przewodzi (jest "zamknięty"). Po naciśnięciu styk się rozwiera i przerywa obwód.
Z tego wynika warunek świecenia: S1 musi zostać naciśnięty, aby zlikwidować przerwę na styku NO, a S2 nie może być naciśnięty, aby nie rozłączyć styku NC. Pozostałe kombinacje stanów zawsze powodują przerwę w torze prądu: albo S1 pozostaje otwarty (gdy nie jest wciśnięty), albo S2 otwiera obwód (gdy jest wciśnięty). To typowy układ logiczny spotykany w sterowaniach typu START/STOP, gdzie STOP bywa realizowany stykiem NC.
