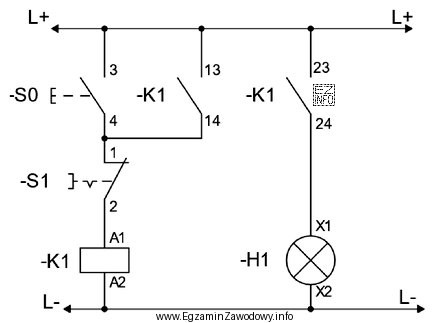

W typowym obwodzie START/STOP stycznik ma działać tak, aby po krótkim naciśnięciu przycisku START (S0) pozostał załączony aż do naciśnięcia STOP (S1) lub zaniku zasilania. Tę funkcję realizuje samopodtrzymanie: styk pomocniczy NO stycznika (K1:13-14) jest włączony równolegle do przycisku START.
Co dzieje się w poprawnym układzie?
- Po wciśnięciu S0 prąd dopływa do cewki K1 (A1-A2), więc stycznik zadziała.
- Po zadziałaniu K1 zamyka własny styk 13-14. Od tej chwili, nawet gdy S0 zostanie puszczony, cewka nadal ma zasilanie przez zamknięty styk 13-14 (podtrzymanie).
- Równocześnie zamyka się styk K1:23-24 w obwodzie lampki H1, więc lampka świeci, gdy K1 jest załączony.
Dlaczego prawidłowa jest odpowiedź: L+/-K1.13?
Jeżeli występuje nieciągłość połączenia doprowadzającego zasilanie do zacisku 13, to styk 13-14 nie może przejąć zasilania cewki po puszczeniu S0. W efekcie: podczas trzymania S0 cewka jest zasilona (H1 świeci), ale po zwolnieniu S0 obwód cewki się rozłącza, stycznik odpada i H1 gaśnie. To dokładnie odpowiada opisanemu objawowi.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- -H1:X2/L- (przerwa w torze lampki/jej powrocie): wtedy lampka zwykle nie świeciłaby wcale, niezależnie od S0, ale nie tłumaczy to selektywnie braku podtrzymania stycznika.
- -K1:A2/L- (przerwa w obwodzie cewki po stronie powrotu): cewka nie miałaby zamkniętego obwodu, więc stycznik nie zadziałałby prawidłowo; w praktyce objawem byłby brak załączenia (a nie działanie tylko "na przytrzymaniu").
- L+/-K1:23 (przerwa zasilania styku lampki): wpłynęłoby to na świecenie H1, ale nie na samopodtrzymanie, bo podtrzymanie realizuje tor 13-14. Mogłoby więc wystąpić załączenie stycznika bez sygnalizacji, a nie opisany zanik po puszczeniu S0.
Wskazówka egzaminacyjna: gdy układ działa tylko podczas trzymania START, najpierw sprawdź styk podtrzymania (NO równoległy do START) oraz jego okablowanie. To najczęstsza i najbardziej charakterystyczna przyczyna takiego objawu.
