W silniku bocznikowym prądu stałego uzwojenie wzbudzenia jest zasilane równolegle (bocznikowo) względem twornika. Moment elektromagnetyczny powstaje w wyniku oddziaływania pola magnetycznego wzbudzenia oraz prądu płynącego w przewodnikach twornika. Kierunek momentu (a więc i kierunek obrotów wirnika) zależy od tego, jak są względem siebie "ustawione" zwroty: pola i prądu.
Jeżeli zmienimy polaryzację tylko jednego z tych elementów (tylko twornika albo tylko wzbudzenia), to zmienia się zwrot momentu i wirnik zaczyna obracać się w przeciwnym kierunku. Natomiast gdy jednocześnie odwrócimy polaryzację zarówno twornika, jak i wzbudzenia, zwrot momentu może pozostać taki sam (bo zmiana zachodzi "podwójnie").

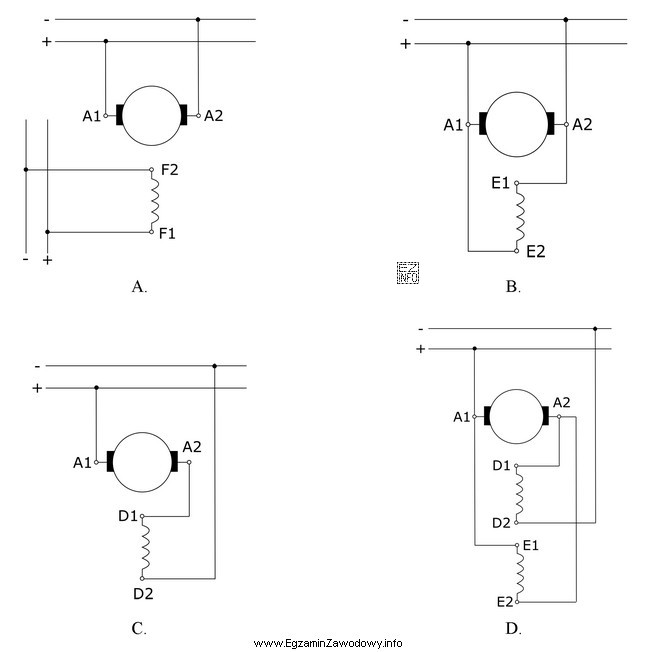

W tym zadaniu warunek jest podany wprost: polaryzacja początków uzwojeń twornika i wzbudzenia powinna być różnoimienna. Oznacza to, że na schemacie trzeba wybrać połączenie, w którym początki uzwojeń mają przeciwne bieguny zasilania. Taki układ zapewnia wskazany w treści efekt: obrót wirnika w lewo (zgodnie z konwencją przyjętą w zadaniu i na rysunku).
Pozostałe schematy są niepoprawne, ponieważ pokazują inną relację biegunowości (np. jednoimienną na początkach uzwojeń lub odwrócenie nie tego obwodu), co skutkuje innym kierunkiem momentu: obrotem w prawo, brakiem spełnienia warunku różnoimienności albo niezgodnością z oznaczeniami początków uzwojeń.
W praktyce egzaminacyjnej warto zapamiętać regułę: kierunek obrotów w DC zmienisz, odwracając prąd twornika lub odwracając pole wzbudzenia (ale nie oba naraz, jeśli celem jest zmiana kierunku). Następnie sprawdzasz, czy wybrany schemat spełnia warunek polaryzacji początków uzwojeń.
