KWALIFIKACJA ROL2 - CZERWIEC 2019

PYTANIE NR 5.
W zwolnicy planetarnej zużyte są koła pośrednie (satelity). Aby zapewnić prawidłowe warunki pracy przekładni należy wymienić zużyte satelity oraz

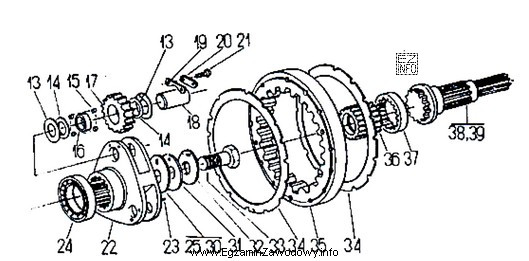

Ilustracja przedstawia schematyczny rysunek techniczny zwolnicy planetarnej, który jest istotny w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W przekładni planetarnej satelity współpracują jednocześnie z kołem słonecznym i kołem pierścieniowym.
Jeśli zużyte są satelity, to dla zachowania prawidłowego zazębienia i równomiernego przenoszenia obciążenia zwykle wymienia się także elementy, z którymi pracują, czyli koło słoneczne oraz koło pierścieniowe.

Pełne wyjaśnienie:

W zwolnicy planetarnej moment obrotowy przenoszony jest przez zazębienie satelitów z dwoma kołami: kołem słonecznym (wewnętrznym, centralnym) oraz kołem pierścieniowym (o uzębieniu wewnętrznym). Oznacza to, że zużycie satelitów (np. wytarcie boków zębów, mikropitting, wykruszenia) zwykle nie jest problemem "izolowanym" – te same warunki pracy oddziałują na zęby elementów współpracujących.

Dlatego odpowiedź "koło pierścieniowe i koło słoneczne" jest właściwa: wymiana samych satelitów przy pozostawieniu starych, już dopasowanych i częściowo zużytych powierzchni zębów kół współpracujących może prowadzić do:

  • pogorszenia warunków zazębienia (niewłaściwy kontakt zębów),
  • hałasu i drgań,
  • lokalnych przeciążeń i przyspieszonego zużycia nowych satelitów,
  • ryzyka uszkodzeń przy pracy pod obciążeniem.

Odpowiedzi z "wałkiem atakującym i kołem talerzowym" dotyczą typowo przekładni głównej (stożkowej/hipoidalnej) w moście napędowym, a nie zestawu elementów tworzących podstawowe zazębienia w planetarnej zwolnicy. Podobnie warianty z "kołem talerzowym" mieszają elementy różnych zespołów, co jest częstą pułapką terminologiczną.

W praktyce zakres wymiany może zależeć od oceny stanu (pomiar luzów, ślad współpracy, uszkodzenia powierzchni, stan łożysk i smarowania), jednak zasada pozostaje taka sama: w przekładniach zębatych zużyte elementy współpracujące traktuje się jako zestaw, aby zachować trwałość i kulturę pracy po naprawie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zwolnica planetarna to przekładnia (często przy kole) zwiększająca moment i zmniejszająca prędkość obrotową. Zwykle wykorzystuje układ planetarny: koło słoneczne, satelity i koło pierścieniowe, co pozwala przenosić duże obciążenia w zwartej budowie.
Satelity (koła pośrednie) przenoszą obciążenie między kołem słonecznym a kołem pierścieniowym. Obracają się wokół własnej osi i jednocześnie "krążą" w układzie, dzięki czemu rozkładają moment na kilka zazębień, poprawiając nośność przekładni.
Zużycie zębów zwykle dotyczy powierzchni współpracujących. Jeśli wymienisz tylko satelity, nowe zęby będą pracować ze starymi, już wytartymi zębami kół współpracujących, co może pogorszyć kontakt zębów, zwiększyć hałas i przyspieszyć ponowne zużycie.
W typowej planetarce satelity zazębiają się z kołem słonecznym oraz z kołem pierścieniowym (uzębienie wewnętrzne). To te dwa elementy są bezpośrednimi partnerami pracy satelitów i ich stan ma kluczowe znaczenie dla prawidłowego zazębienia.
Najczęściej nie. Wałek atakujący i koło talerzowe kojarzą się z przekładnią główną mostu napędowego (zmiana kierunku i przełożenia). Zwolnica planetarna to zwykle osobny stopień redukcji przy kole, z innym zestawem kół.
Typowe objawy to głośniejsza praca, wyczuwalne drgania, wzrost temperatury, opiłki w oleju, a po demontażu: wytarcia boków zębów, pitting, wykruszenia i nierówny ślad współpracy. Pomocne są też pomiary luzu i kontrola łożysk.
Decyduje ocena zużycia: jeśli ślady współpracy i uszkodzenia dotyczą także kół współpracujących, wymiana tylko satelitów bywa ryzykowna. W praktyce często wymienia się komplet współpracujących kół, zwłaszcza gdy występują uszkodzenia powierzchni zębów lub nadmierne luzy.
Częste błędy to: mieszanie elementów z przekładnią główną, pomijanie kontroli łożysk, brak oceny śladu współpracy, zanieczyszczenie podczas montażu, dobór niewłaściwego oleju lub poziomu smarowania oraz pozostawienie zużytych kół współpracujących z nowymi satelitami.
Smarowanie ogranicza tarcie i temperaturę oraz wypłukuje drobne zanieczyszczenia. Zbyt mało oleju, zły lepkościowo środek smarny lub zanieczyszczony olej przyspieszają pitting i zatarcia. Po naprawie ważna jest wymiana oleju i kontrola szczelności zwolnicy.
Utrwal nazwy i funkcje elementów (słoneczne, satelity, pierścieniowe, jarzmo), naucz się rozróżniać planetarkę od przekładni głównej mostu oraz kojarz objawy zużycia z przyczynami (luz, smarowanie, łożyska). Pomaga rysunek schematyczny i analiza śladów zużycia.
info

To pytanie poprawnie rozwiązuje 40% zdających egzamin. trudne

Specjaliści zwracają uwagę: "W przekładni planetarnej satelity współpracują jednocześnie z kołem słonecznym i kołem pierścieniowym."

Źródła:

  • Robert Bosch GmbH: "Bosch Automotive Handbook", rozdział dotyczący przekładni zębatych i podstaw współpracy kół zębatych, wydania współczesne (różne edycje).
  • J.E. Shigley, C.R. Mischke, R.G. Budynas: "Shigley’s Mechanical Engineering Design", część o przekładniach zębatych (gear design/wear/contact).

Materiały:

  • Instrukcja napraw producenta ciągnika/mostu (rozdział: zwolnica/planetarka)
  • Podręcznik z podstaw konstrukcji maszyn: przekładnie zębate i planetarne
  • Materiały dydaktyczne BHP i eksploatacji: diagnostyka hałasu i zużycia przekładni
