W zwrotnicy głośnikowej trójdrożnej sygnał z wejścia jest rozdzielany na trzy gałęzie: dla niskich, średnich i wysokich częstotliwości. Aby głośnik niskotonowy GN pracował tylko w paśmie niskim, stosuje się dla niego filtr dolnoprzepustowy.
W typowych zwrotnicach pasywnych podstawowym elementem filtru dolnoprzepustowego jest cewka (L), ponieważ jej reaktancja rośnie wraz z częstotliwością. Oznacza to, że cewka "stawia opór" składowym wysokoczęstotliwościowym, a składowe niskoczęstotliwościowe przepuszcza łatwiej. Z tego powodu cewka bywa włączona szeregowo w torze głośnika niskotonowego.
Jeżeli w jednym elemencie powstaje przerwa (brak ciągłości), to prąd sygnału audio nie może popłynąć dalej. Gdy przerwa dotyczy elementu szeregowego w gałęzi GN, głośnik zostaje praktycznie odłączony od wzmacniacza i przestaje odtwarzać dźwięk.

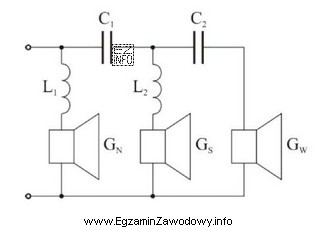

Dlatego poprawna jest odpowiedź: "L1", o ile na schemacie zwrotnicy L1 jest cewką pracującą w gałęzi niskotonowej (co jest typowym rozwiązaniem oznaczeniowym).
- Odpowiedź "C2" i "C1": kondensatory są charakterystyczne dla filtrów górnoprzepustowych (np. dla wysokotonowego) lub jako elementy kształtujące w filtrach wyższych rzędów. Przerwa w kondensatorze nie zawsze odcina tor GN, bo często nie jest on elementem szeregowym w tej gałęzi.
- Odpowiedź "L2": druga cewka w zwrotnicy może należeć do innej gałęzi (np. średniotonowej) albo pełnić inną funkcję (korekcja/filtr wyższego rzędu). Sama obecność "L" nie wystarcza — kluczowe jest, czy element jest w szeregu z GN.
Wskazówka egzaminacyjna: w zadaniach o przerwie zawsze prześledź na schemacie ciągłość toru od wejścia do głośnika. Przerwa w elemencie szeregowym zwykle "ucina" cały sygnał, a uszkodzenie elementu równoległego częściej zmienia charakterystykę filtru niż całkowicie wyłącza głośnik.
