Wyjście typu OC (open collector, "otwarty kolektor") jest realizowane tranzystorem, który w typowej aplikacji działa jako element ściągający do masy (tzw. "sinking"). Oznacza to, że samo wyjście nie generuje stanu wysokiego przez podanie +12 V; zamiast tego w stanie aktywnym zwiera (przez tranzystor) wyjście do masy, umożliwiając przepływ prądu z zewnętrznego zasilania przez obciążenie.
Skoro na AUX dostępne jest +12 V, a OUT jest wyjściem OC, to poprawny wskaźnik czuwania (LED) powinien być włączony tak, aby prąd płynął z +12 V przez elementy w szeregu do wyjścia OUT, a następnie do masy przez tranzystor w układzie OC. Kluczowe są dwie zasady:
- LED musi mieć ograniczony prąd – zawsze stosuje się rezystor w szeregu z diodą. Brak rezystora grozi uszkodzeniem LED lub przeciążeniem wyjścia.
- Polaryzacja LED – aby świeciła, musi być spolaryzowana w kierunku przewodzenia. Przy zasilaniu +12 V i wyjściu ściągającym do masy typowo anoda LED jest po stronie +12 V, a katoda po stronie OUT.

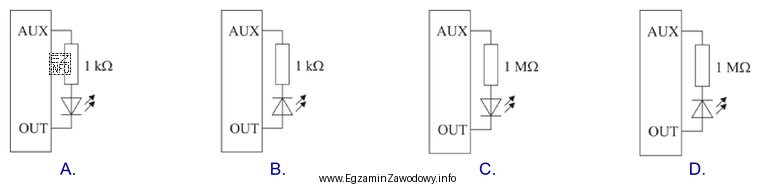

Dlatego właściwe połączenie to: +12 V (AUX) → rezystor (np. 1 kΩ) → LED → OUT (kolejność LED i rezystora w szeregu może być zamienna, ale biegunowość LED względem +12 V i OUT musi pozostać prawidłowa). Gdy OUT przejdzie w stan aktywny (tranzystor przewodzi), prąd popłynie i LED zaświeci. Gdy OUT jest nieaktywne (tranzystor nie przewodzi), obwód jest otwarty i LED gaśnie.
Dlaczego pozostałe warianty połączeń bywają błędne? Najczęstsze nieprawidłowości to:
- Podłączenie LED tak, jakby OUT podawało +12 V (jak wyjście push-pull) – wtedy LED może nie świecić, bo brak zamkniętej drogi prądu.
- Brak rezystora lub włączenie go równolegle do LED – prąd nie jest poprawnie ograniczony, co jest niebezpieczne dla diody i wyjścia.
- Odwrócenie polaryzacji LED (katoda do +12 V) – dioda pozostaje zaporowo spolaryzowana i nie świeci mimo poprawnego sterowania OUT.
W praktyce przy napięciu 12 V rezystor rzędu 1 kΩ jest często spotykany w roli bezpiecznego ogranicznika prądu dla typowej diody LED, zapewniając świecenie bez nadmiernego obciążania wyjścia OC.
