Woltomierz analogowy wielozakresowy ma kilka skal na tarczy oraz przełącznik zakresów. Kluczowe jest to, że odczyt musi odpowiadać ustawionemu zakresowi.

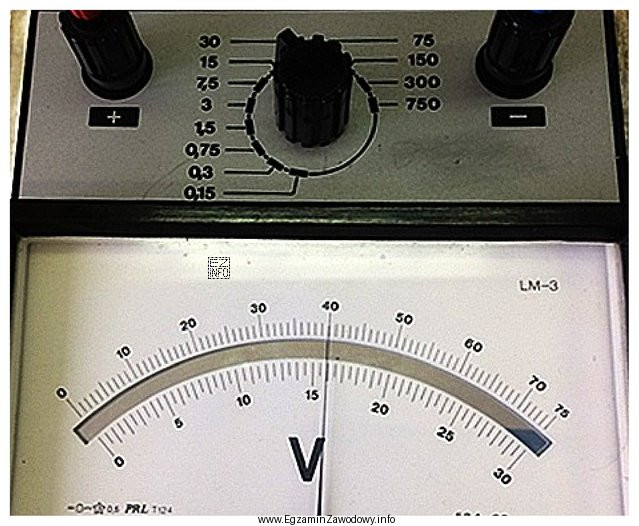

Jeżeli przełącznik zakresów jest ustawiony na 30 V, najprościej korzystać ze skali 0–30. Wtedy wskazówka pokazuje wartość napięcia bezpośrednio. Na tej skali wskazówka znajduje się na wartości 16, więc napięcie wynosi 16 V.
Na tej samej tarczy jest też skala 0–75. Wskazówka stoi na wartości 40 tej skali, ale to nie oznacza 40 V, bo 40 jest tylko ułamkiem pełnej skali. Gdy używamy skali 0–75 przy zakresie 30 V, wykonujemy przeliczenie proporcjonalne:
wskazanie/max skali × zakres
(40/75) × 30 V = 16 V
Dlatego poprawna wartość to 16 V, niezależnie od tego, czy odczytujemy bezpośrednio ze skali 0–30, czy przeliczamy ze skali 0–75.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "4 V" – odpowiadałoby wskazówce blisko 4 na skali 0–30 (lub ok. 10 na skali 0–75 przy zakresie 30 V), co nie zgadza się z położeniem wskazówki.
- "8 V" – byłoby poprawne przy wskazówce na 8 w skali 0–30 (lub ok. 20 w skali 0–75 po przeliczeniu), ale tutaj wskazówka jest wyraźnie wyżej.
- "40 V" – to typowy błąd polegający na przepisaniu liczby 40 ze skali 0–75 bez uwzględnienia, że wybrany zakres to 30 V. Przy zakresie 30 V nie da się uzyskać wskazania 40 V (byłoby poza zakresem).
W praktyce pamiętaj też o odczycie "na wprost" tarczy, aby ograniczyć błąd paralaksy, oraz o rozpoczynaniu pomiaru od wyższego zakresu, gdy napięcie jest nieznane.
