KWALIFIKACJA MEC5 - CZERWIEC 2016

PYTANIE NR 37.

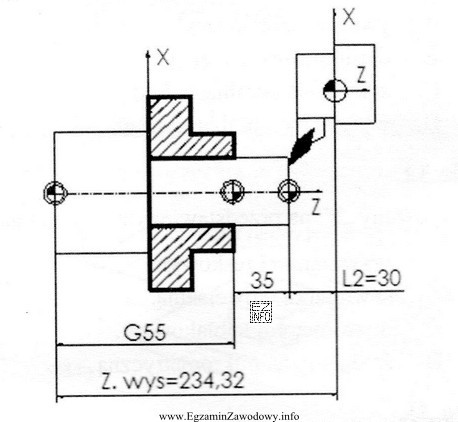

Wartość przesunięcia punktu zerowego przedmiotu obrabianego G55 dla danych wymiarów przedstawionych n rysunku wynosi
Ilustracja przedstawia rysunek techniczny elementu mechanicznego, prawdopodobnie części maszyny, używanego w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przesunięcie G55 w osi Z wyznacza się przez odczytanie z rysunku bazy (punktu odniesienia) i zsumowanie/odjęcie wskazanych wymiarów wzdłuż osi Z aż do punktu zerowego przedmiotu.
Poprawna wartość to taka, która odpowiada temu łańcuchowi wymiarów i właściwemu znakowi osi.

Pełne wyjaśnienie:

Układy G54–G59 (w tym G55) służą do zdefiniowania punktu zerowego przedmiotu względem układu maszyny. W praktyce operator wpisuje do tabeli przesunięć wartości X/Y/Z, które mówią sterowaniu, gdzie znajduje się zero detalu.

Aby obliczyć przesunięcie w osi Z, trzeba:

  • ustalić, od jakiej bazy na rysunku prowadzone są wymiary (krawędź, czoło, płaszczyzna odniesienia),
  • zidentyfikować, gdzie ma być Z=0 dla programu (punkt zerowy przedmiotu),
  • zbudować łańcuch wymiarów wzdłuż osi Z: kolejne odcinki należy sumować lub odejmować zgodnie z kierunkiem,
  • sprawdzić znak wyniku, bo w zależności od obrabiarki i przyjętego zwrotu osi, przesunięcie może być dodatnie lub ujemne.

Odpowiedź "Z169,32" jest poprawna wtedy, gdy dokładnie odpowiada wynikowi obliczeń wynikających z wymiarów na rysunku dla zadanego punktu zerowego i przyjętej bazy. Wartości "Z134,32", "Z179,32" oraz "Z234,32" typowo odpowiadają najczęstszym błędom: pominięciu jednego z wymiarów składowych, dodaniu nie tego odcinka, przyjęciu niewłaściwej bazy lub pomyleniu kierunku (a więc i znaku) w osi Z.

Wskazówka egzaminacyjna: po obliczeniu wyniku z rysunku wykonaj szybki test sensowności — sprawdź, czy uzyskana wartość leży w zakresie rzeczywistej odległości między bazą a punktem Z=0. Jeśli wynik "wychodzi za duży" lub "za mały" w porównaniu do gabarytu detalu, to znak lub jeden z odcinków łańcucha został użyty nieprawidłowo.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
G55 to jeden z roboczych układów współrzędnych przedmiotu (obok G54, G56–G59). Po jego wywołaniu sterowanie używa wpisanych w tabeli offsetów, aby "przenieść" zero programu na wskazany punkt detalu.
Najpierw wybierz bazę odniesienia z rysunku, potem wyznacz miejsce Z=0 dla programu. Następnie zbuduj łańcuch wymiarów wzdłuż osi Z i wykonaj sumowanie/odejmowanie. Na końcu sprawdź zwrot osi i znak wartości.
Bo uczniowie automatycznie zakładają, że Z ma być dodatnie, a tymczasem znak zależy od tego, z której strony detalu jest baza oraz jaki zwrot osi Z ma dana obrabiarka. Błąd znaku daje liczby "prawie dobre", ale niepoprawne.
Najczęściej: pominięcie jednego wymiaru z łańcucha, użycie wymiaru z innej bazy, podwójne dodanie tej samej odległości, błędne przejście między średnicą a promieniem (dla osi X na tokarce) oraz nieuwzględnienie znaku osi.
Nie. G55 określa położenie zera detalu (układ przedmiotu), a korekcja długości narzędzia kompensuje różnice w długości/ustawieniu narzędzia. W praktyce oba ustawienia współdziałają: błędny offset lub błędna korekcja dadzą błąd wymiaru.
G55 stosuje się, gdy chcesz mieć drugi (lub kolejny) niezależny układ zera, np. dla drugiego imadła, kolejnego gniazda na palecie, innej strony detalu albo gdy na jednej maszynie obrabiasz kilka sztuk w różnych położeniach.
Porównaj wartość z gabarytem detalu i odległością od bazy do powierzchni, która ma być Z=0. Wynik powinien odpowiadać realnej drodze w osi Z. Jeśli wychodzi wyraźnie poza długość detalu, zwykle pomylono bazę lub znak.
Baza wymiarowa to miejsce, od którego podane są wymiary na rysunku (odniesienie pomiaru). Punkt zerowy programu to cel ustawienia w CNC (Z=0, X=0 itd.). Mogą się pokrywać, ale nie muszą; dlatego trzeba świadomie przejść z bazy na zero programu.
Nie w sposób jednoznaczny. Do obliczeń potrzebujesz konkretnych wymiarów i informacji, z jakiej bazy są one podane. Same odpowiedzi liczbowe nie mówią, jaki łańcuch wymiarów należy zastosować, więc rysunek jest kluczowy.
Ćwicz zadania z rysunkami: wyznaczanie baz, budowa łańcucha wymiarów i kontrola znaku osi. Warto też przećwiczyć praktycznie na sterowaniu: wpisywanie offsetu do G55 i prosta próba "na sucho", aby zrozumieć, jak przesunięcie wpływa na ruchy.
info

Około 67% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Instrukcja obsługi sterowania CNC używanego w pracowni (sekcja: układy współrzędnych i offsety G54–G59)
  • Podręcznik/kompendium do programowania CNC omawiające bazy i przesunięcia układu przedmiotu
  • Zestawy zadań z rysunku technicznego: wymiarowanie i obliczenia łańcuchowe
