KWALIFIKACJA ELE2 - CZERWIEC 2018 (test 2)

PYTANIE NR 21.

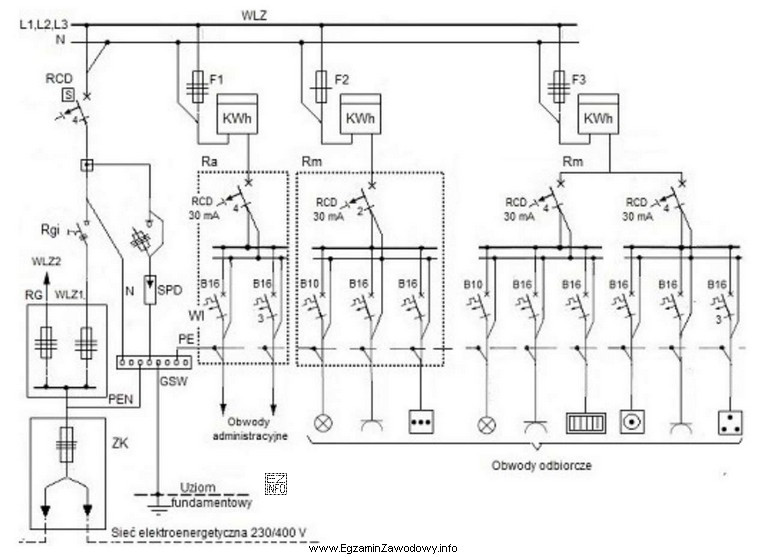

Według przedstawionego schematu instalacji elektrycznej ochronnik przeciwprzepięciowy powinien być włączony między uziemienie oraz
Ilustracja przedstawia schemat instalacji elektrycznej, który jest częścią egzaminu zawodowego dla elektryków, kwalifikacja
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ochronnik przeciwprzepięciowy w typowej instalacji 3-fazowej podłącza się równolegle między uziemienie (PE) a wszystkie przewody czynne.
Dlatego powinien obejmować zarówno przewody fazowe (L1–L3), jak i przewód neutralny (N), aby zapewnić pełną ochronę przed przepięciami.

Pełne wyjaśnienie:

Ochronnik przeciwprzepięciowy (SPD) ma za zadanie odprowadzić energię przepięcia do ziemi, ograniczając poziom napięcia docierającego do instalacji i urządzeń. Z tego powodu SPD nie włącza się "szeregowo" w tor zasilania, lecz równolegle – tworzy kontrolowaną drogę upływu do uziemienia (PE).

W instalacji trójfazowej z przewodem neutralnym skuteczna ochrona wymaga objęcia ochroną wszystkich przewodów czynnych względem PE, czyli:

  • przewodów fazowych L1, L2, L3,
  • oraz przewodu neutralnego N.

Dlatego poprawne jest stwierdzenie, że SPD powinien być włączony między uziemienie oraz przewody fazowe i przewód neutralny. Pominięcie N może pozostawić część instalacji bez właściwego ograniczania przepięć, zwłaszcza przy zjawiskach typu common mode (względem ziemi).

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Tylko przewód neutralny" – nie chroni torów fazowych, czyli głównej drogi zasilania odbiorników.
  • "Przewody fazowe bez przewodu neutralnego" – ochrona jest niepełna; w układach z N część przepięć może pojawiać się także na N względem PE.
  • "Tylko przewody fazowe" – analogicznie pomija N, co bywa błędem w instalacjach zasilających urządzenia wrażliwe (elektronika, automatyka).

W praktyce montażowej istotne jest także, aby przewody przyłączeniowe do szyny PE były możliwie krótkie (ograniczenie indukcyjności), a sam SPD był dobrany do układu sieci i miejsca montażu zgodnie z wymaganiami właściwych norm.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
SPD (Surge Protective Device) to aparat, który ogranicza przepięcia w instalacji (np. od wyładowań atmosferycznych lub łączeń). Działa przez odprowadzenie energii przepięcia do uziemienia (PE), dzięki czemu zmniejsza ryzyko uszkodzenia urządzeń i izolacji przewodów.
Za przewody czynne uznaje się przewody, które w normalnej pracy mogą mieć potencjał względem ziemi: fazy L1, L2, L3 oraz przewód neutralny N. Przewód ochronny PE nie jest przewodem czynnym – służy do ochrony przeciwporażeniowej i połączeń wyrównawczych.
W układach z przewodem N przepięcia mogą pojawić się nie tylko na L względem PE, ale również na N względem PE (np. przy niesymetrii obciążeń lub sprzężeniach). Podłączenie SPD do L i N względem PE daje pełniejszą ochronę całej instalacji i urządzeń zasilanych jednofazowo.
Na schemacie SPD zwykle jest pokazany jako element połączony równolegle z torami L (i często N) oraz z szyną PE. Szukaj zacisków opisanych L1/L2/L3, N i PE oraz połączenia do uziemienia. SPD nie jest wstawiany w szereg jak bezpiecznik.
Nie jest to typowy i prawidłowy sposób ochrony instalacji. Ochrona tylko N nie zabezpiecza przewodów fazowych, na których pojawiają się przepięcia zasilające odbiorniki. W praktyce SPD dobiera się i podłącza tak, aby chronić wszystkie przewody czynne (L oraz N) względem PE.
Typowe błędy to: pominięcie przewodu N w układzie, w którym jest wymagany, zbyt długie przewody do szyny PE (spadek skuteczności), niewłaściwy dobór typu SPD do miejsca montażu oraz mylenie zacisków N i PE. Błędy te obniżają ochronę urządzeń.
Im dłuższe przewody do SPD i do PE, tym większa indukcyjność i większy spadek napięcia podczas impulsu przepięciowego. W efekcie "poziom ochrony" może być gorszy, mimo że SPD jest poprawnie dobrany. Dlatego w praktyce dąży się do możliwie krótkich połączeń w rozdzielnicy.
SPD dobiera się do zagrożeń i miejsca montażu: typ 1 stosuje się przy ryzyku prądów piorunowych (wejście instalacji, obiekty z LPS), typ 2 do ochrony przed przepięciami łączeniowymi i indukowanymi (rozdzielnice), a typ 3 blisko urządzeń końcowych (ochrona lokalna).
To sposoby realizacji ochrony w sieci trójfazowej: w układzie 4+0 elementy ochronne są prowadzone z L1/L2/L3 i N bezpośrednio do PE, a w układzie 3+1 fazy są chronione względem N, a dodatkowy element chroni N względem PE. Dobór zależy od sieci i SPD.
Ćwicz czytanie schematów: identyfikuj L, N, PE oraz połączenia równoległe. Utrwal zasadę: SPD łączy przewody czynne z PE (uziemieniem) i nie zastępuje zabezpieczeń nadprądowych. Warto też znać podstawowe typy SPD i typowe miejsca montażu w rozdzielnicy.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • PN-HD 60364-5-534:2016-04, Instalacje elektryczne niskiego napięcia – Dobór i montaż wyposażenia elektrycznego – Urządzenia do ochrony przed przepięciami (SPD)
  • PN-EN 62305-4:2011, Ochrona odgromowa – Część 4: Urządzenia elektryczne i elektroniczne w obiektach

Materiały:

  • PN-HD 60364-5-534:2016-04 (dobór i montaż SPD w instalacjach nN)
  • PN-EN 62305-4:2011 (ochrona odgromowa – zagadnienia dot. ochrony urządzeń elektrycznych/elektronicznych)
  • Instrukcje producentów SPD (schematy podłączeń 3P, 3P+N, 3+1, 4+0)
