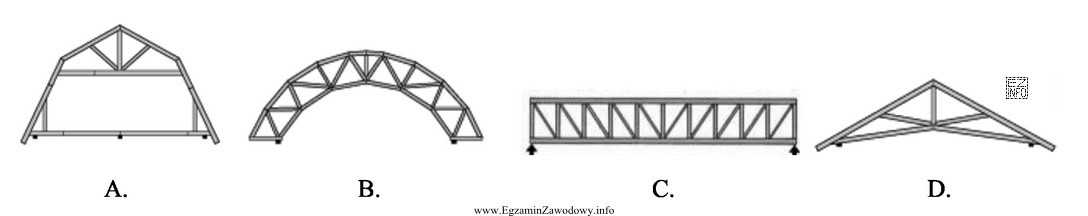

Wiązar mansardowy to rozwiązanie konstrukcyjne stosowane przy dachu mansardowym, czyli takim, w którym połać ma wyraźne załamanie: dolna część jest zwykle bardziej stroma, a górna łagodniejsza. Na rysunkach schematycznych jest to najważniejsza cecha rozpoznawcza, bo odróżnia mansardę od dachów o jednolitej stromiźnie.
Podczas identyfikacji wiązara na rysunku warto wykonać krótką procedurę:
- Krok 1: sprawdź kształt pasa górnego – czy składa się z dwóch odcinków o różnych nachyleniach (załamanie).
- Krok 2: oceń, czy układ słupków i krzyżulców "podąża" za tym kształtem (elementy wewnętrzne są podporządkowane dwóm odcinkom połaci).
- Krok 3: porównaj z typowymi wiązarami o prostym pasie górnym – jeśli połać jest jednolita, to nie jest mansarda.
Odpowiedzi niepoprawne w takich zadaniach zwykle odpowiadają innym typom układów dachowych: mają jednolitą połać bez przełamania albo prezentują układ, w którym nie widać wyraźnego podziału na dwie stromizny. Częstą pułapką jest uznanie dowolnej kratownicy za mansardową tylko dlatego, że ma dużo prętów wewnętrznych – liczba elementów nie jest cechą rozstrzygającą. Kluczowe jest załamanie połaci i wynikająca z niego geometria pasa górnego.
Na egzaminie warto pamiętać, że tego typu pytania są w praktyce testem umiejętności czytania rysunku: najpierw identyfikujesz cechę charakterystyczną (załamanie), a dopiero potem analizujesz szczegóły układu prętów.
