W pomiarze sytuacyjnym metodą domiarów prostokątnych (ortogonalną) położenie punktów obiektu wyznacza się względem osi pomiarowej (np. linii A–B). Dla każdego punktu charakterystycznego (np. narożnika budynku) występują dwie różne wielkości:
- miara bieżąca (odcięta) – odległość mierzona wzdłuż osi od punktu początkowego (tu: od A) do miejsca, z którego wykonuje się domiar,
- rzędna – odległość mierzona prostopadle do osi od osi A–B do punktu (narożnika) na obiekcie.

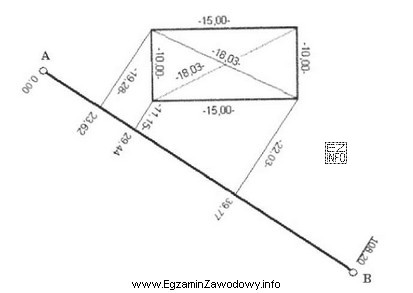

Pytanie dotyczy trzeciej miary rzędnej do budynku na fragmencie szkicu. "Trzecia" oznacza trzeci domiar w kolejności, licząc od punktu A na osi A–B. Na szkicu widoczne są trzy prostopadłe odcinki (rzędne) poprowadzone z osi do narożników budynku. Przy trzecim domiarze (dla miary bieżącej 39,77 m) opisana rzędna ma wartość 22,03 m – i to jest poprawna odpowiedź.
Dlaczego pozostałe odpowiedzi są błędne?
- 23,62 m – to wartość miary bieżącej (odciętej) dla pierwszego domiaru, a nie rzędna.
- 39,77 m – to również miara bieżąca (odcięta) związana z trzecim domiarem; pytanie pyta jednak o rzędną (odległość prostopadłą).
- 19,28 m – to pierwsza rzędna (pierwszy domiar), a nie trzecia w kolejności.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy liczba na szkicu opisuje odcinek prostopadły (rzędną), czy odległość odkładaną wzdłuż osi (miarę bieżącą). To najczęstsze źródło pomyłek.
