KWALIFIKACJA ELM6 - STYCZEŃ 2023 (test 2)



PYTANIE NR 38.

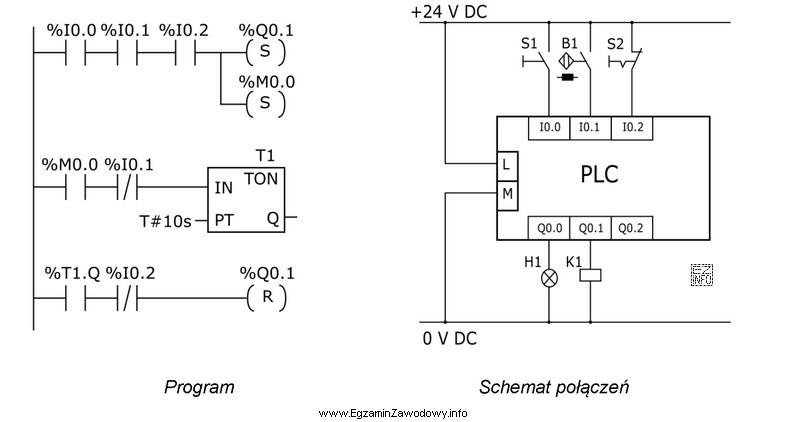

Włączenie silnika sterowanego za pośrednictwem stycznika K1 podłączonego do zaprogramowanego sterownika PLC następuje po
Włączenie silnika sterowanego za pośrednictwem stycznika K1 podłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu połączeń i programu sterownika PLC można zauważyć, że włączenie silnika sterowanego stycznikiem K1 następuje po spełnieniu dwóch warunków: wciśnięciu przycisku S1 (wejście I0.0) oraz zadziałaniu czujnika B1 (wejście I0.1). W programie PLC te dwa sygnały są połączone w szereg, co oznacza, że oba muszą być aktywne, aby aktywować wyjście Q0.0, które steruje stycznikiem K1. Pozostałe odpowiedzi nie odpowiadają logice programu przedstawionego na schemacie.
