W zadaniach kontrolno-pomiarowych w budowie kadłubów (np. przy odbiorze elementów lub sprawdzaniu geometrii) bardzo często podaje się tolerancję w formie dwustronnej, np. ±6 mm. Oznacza to, że wynik pomiaru może być zarówno większy, jak i mniejszy od wartości nominalnej, ale odchyłka nie może przekroczyć 6 mm.
Jak rozumieć zapis ±6 mm w praktyce?
- dla każdego sprawdzanego wymiaru (tu: L, B, H) dopuszczalny jest zakres odchyłki: od −6 mm do +6 mm,
- odchyłkę liczy się jako różnicę: pomiar − wartość nominalna (lub równoważnie ocenia się, czy podana w karcie odchyłka mieści się w granicach),
- warunek zgodności dotyczy każdego wymiaru osobno i zwykle musi być spełniony łącznie dla całego zestawu wymiarów, jeśli pytanie nie wskazuje inaczej.

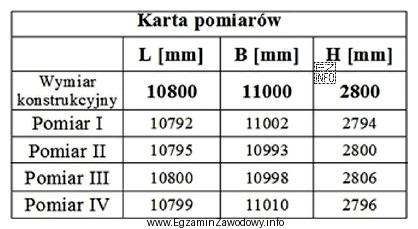

Dlatego poprawna odpowiedź to "Pomiar III", jeżeli w dołączonej Karcie pomiarów tylko w tym wariancie odchyłki dla L, B i H znajdują się w granicach −6…+6 mm. Pozostałe warianty odpadają, gdy choć jeden z trzech wymiarów przekracza tolerancję (np. ma odchyłkę +7 mm, −8 mm itp.).
Najczęstsze pułapki na egzaminie:
- uznanie pomiaru za poprawny po sprawdzeniu tylko L (pominięcie B lub H),
- pomylenie tolerancji dwustronnej z jednostronną (traktowanie "±6" jak "0…+6"),
- ignorowanie znaku i porównywanie odchyłek bez zrozumienia, że ujemna odchyłka też może przekroczyć dopuszczalny zakres.
W praktyce warsztatowej poprawne przejście przez taki arkusz pomiarowy pomaga uniknąć problemów montażowych (brak pasowania, konieczność poprawek, trudności przy łączeniu sekcji kadłuba) i stanowi podstawę wpisów w dokumentacji kontroli jakości.
