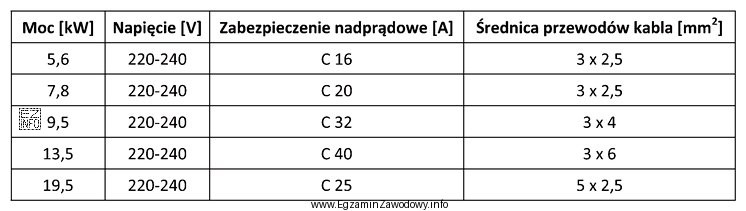

W pytaniu sprawdzana jest umiejętność powiązania mocy odbiornika z prądem roboczym, a następnie doboru dwóch elementów: zabezpieczenia nadprądowego oraz przekroju żył kabla.
Odpowiedź "C20A i 3 x 2,5 mm²" jest spójna z typową logiką doboru: zabezpieczenie dobiera się tak, aby z jednej strony nie wyłączało się niepotrzebnie przy pracy urządzenia (uwzględniając m.in. prądy rozruchowe), a z drugiej strony skutecznie chroniło przewód przed przeciążeniem. Przekrój 2,5 mm² jest często stosowany w obwodach o umiarkowanych prądach, o ile spełnione są warunki obciążalności (zależne od sposobu ułożenia, temperatury otoczenia, liczby obciążonych żył i długości trasy).
Dlaczego pozostałe propozycje są mniej trafne w ramach tej logiki?
- "C16A i 3 x 2,5 mm²" sugeruje niższy prąd znamionowy zabezpieczenia. Taki dobór może prowadzić do niepożądanych wyłączeń przy pracy urządzenia, jeśli prąd roboczy lub prądy rozruchowe są bliżej granicy 16 A.
- "C25A i 3 x 2,5 mm²" zwiększa prąd znamionowy zabezpieczenia, co może osłabić ochronę przeciążeniową przewodu w typowych warunkach instalacyjnych, jeśli przewód 2,5 mm² nie jest przewidziany do takiego zabezpieczenia w danym sposobie ułożenia.
- "C25A i 5 x 2,5 mm²" dodatkowo zmienia liczbę żył (5), co zwykle oznacza inny układ zasilania (np. z przewodem ochronnym i neutralnym dla obwodów wielożyłowych). Sama liczba żył nie "naprawia" problemu doboru prądu znamionowego zabezpieczenia; nadal kluczowe są warunki obciążenia i ochrona przewodu.
W praktyce, aby dobrać to bez wątpliwości, trzeba znać m.in.: czy urządzenie jest 1- czy 3-fazowe, długość linii, sposób ułożenia, dopuszczalny spadek napięcia i dane z dokumentacji producenta. To właśnie brak tych danych jest częstą przyczyną, że podobne zadania bywają oznaczane jako nieaktualne lub wymagające doprecyzowania w aktualnych standardach nauczania.
