Wymiarowanie na rysunku technicznym wymaga zwracania uwagi nie tylko na liczby, ale też na symbole poprzedzające wymiar. Dla kształtów przekroju stosuje się znaki, które informują, jak interpretować podaną wartość.

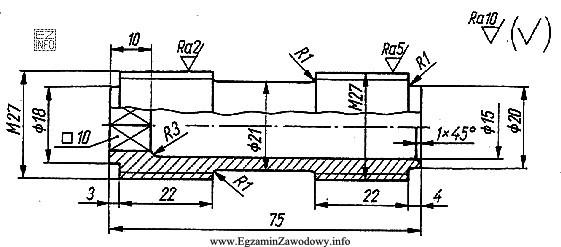

Symbol □ oznacza przekrój (lub otwór) kwadratowy. Jeżeli na rysunku widnieje zapis □10, to liczba 10 określa długość boku kwadratu w milimetrach. Zatem otwór/przekrój ma wymiary 10 × 10 mm.
To podejście jest spójne z zasadą, że:
- dla kształtu kołowego stosuje się symbol średnicy (często zapisywany jako ⌀ lub "fi"), np. fi 18 – wtedy 18 dotyczy średnicy,
- dla kształtu kwadratowego stosuje się □, a liczba dotyczy boku.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 18 × 18 – myli zapis kwadratowy z jedną z widocznych na rysunku średnic (np. fi 18). Średnica nie jest bokiem kwadratu.
- 15 × 15 – analogicznie nawiązuje do wartości spotykanych przy średnicach (np. fi 15), ale nie odpowiada odczytowi symbolu □.
- 20 × 20 – wybór "większego, pozornie typowego" wymiaru bez uzasadnienia w oznaczeniu □10.
Wskazówka egzaminacyjna: zawsze najpierw odczytaj znak (□, ⌀/fi, R, M), a dopiero potem liczbę. Ten sam numer na rysunku może oznaczać zupełnie inny parametr zależnie od symbolu.
