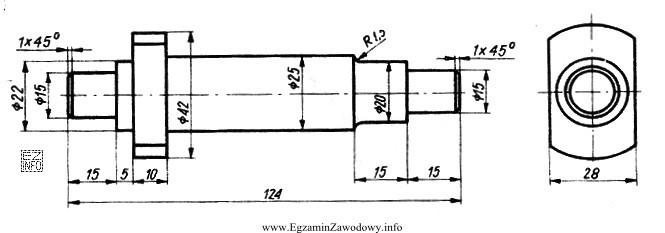

W zadaniach typu "odczyt z rysunku" kluczowe jest rozróżnienie, jaki wymiar ma zostać podany: średnica, długość, promień, faza, itp. W treści podano, że chodzi o długość stopnia wałka o średnicy 25 mm. Średnica identyfikuje konkretny stopień (fragment wałka o stałej średnicy), natomiast odpowiedź ma dotyczyć jego długości osiowej.
Poprawne postępowanie:
- Najpierw znaleźć na rysunku stopień o średnicy 25 mm (zwykle oznaczone symbolem średnicy i wartością liczbową).
- Następnie odczytać przypisany do tego stopnia wymiar długości (wymiar liniowy równoległy do osi elementu).
- Wynik podać w milimetrach zgodnie z rysunkiem.
Odpowiedź "64 mm." jest właściwa, ponieważ odpowiada długości wskazanego na rysunku stopnia o średnicy 25 mm.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "15 mm." – typowy błąd polega na odczytaniu innego, krótszego odcinka (np. podtoczenia, rowka, fazy) albo pomyleniu odległości pomocniczej z długością stopnia.
- "30 mm." – to częsty wybór "na intuicję" (wartość okrągła), gdy nie odczyta się właściwej linii wymiarowej lub gdy błędnie założy się, że stopień ma "standardową" długość.
- "5 mm." – taka wartość zwykle dotyczy niewielkich elementów (np. faza, promień, rowek), a nie długości całego stopnia wałka; bywa wynikiem pomylenia długości z oznaczeniem detalu pomocniczego.
Wskazówka egzaminacyjna: w rysunku technicznym nie należy mierzyć linijką długości narysowanego elementu, jeżeli rysunek może nie być w skali. Zawsze opieraj się na wartościach podanych przy liniach wymiarowych i sprawdzaj, do którego fragmentu odnoszą się strzałki oraz linie pomocnicze.
