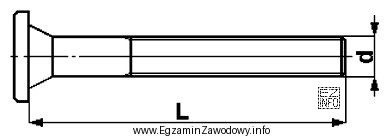

W rysunku technicznym skala (podziałka) 2:1 oznacza powiększenie: obiekt na rysunku jest przedstawiony dwa razy większy niż w rzeczywistości. Kluczowa zasada brzmi: każdy wymiar liniowy na rysunku otrzymujemy przez przemnożenie wymiaru rzeczywistego przez współczynnik skali.
Dla skali 2:1 współczynnik wynosi 2, więc:
- Długość: 80 mm × 2 = 160 mm
- Średnica: 12 mm × 2 = 24 mm
Dlatego poprawny zestaw wymiarów na rysunku to "L = 160 mm, d = 24 mm".
Dlaczego pozostałe propozycje są błędne?
- "L = 40 mm, d = 24 mm" miesza działania: jeden wymiar jest zmniejszony (jak dla 1:2), a drugi powiększony. Skala dotyczy całego rysunku, więc nie można jej stosować wybiórczo.
- "L = 160 mm, d = 6 mm" poprawnie powiększa długość, ale błędnie zmniejsza średnicę. To typowy błąd polegający na odwróceniu proporcji.
- "L = 40 mm, d = 6 mm" odpowiadałoby skali 1:2 (zmniejszenie), a nie 2:1 (powiększenie).
Wskazówka egzaminacyjna: zawsze najpierw ustal, czy skala oznacza powiększenie (np. 2:1, 5:1) czy zmniejszenie (np. 1:2, 1:5). Dopiero potem wykonaj obliczenia dla wszystkich wymiarów.
