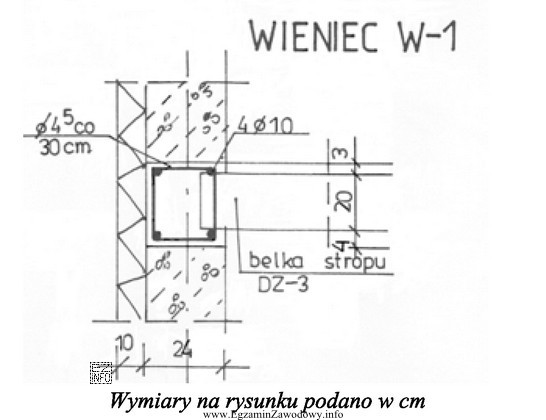

W tym typie zadania kluczowa jest umiejętność poprawnego czytania dokumentacji technicznej. Wymiary przekroju wieńca odczytuje się z przekroju (a nie z rzutu), korzystając z dwóch prostopadłych do siebie wymiarów opisujących geometrię elementu: szerokości i wysokości.
Odpowiedź "24 × 27 cm" jest poprawna, ponieważ odpowiada parze wymiarów wskazanej na rysunku dla przekroju wieńca W-1. W praktyce oznacza to, że przekrój ma jeden wymiar równy 24 cm i drugi równy 27 cm (zgodnie z opisem na liniach wymiarowych).
Dlaczego pozostałe odpowiedzi są błędne?
- "24 × 24 cm" – typowy błąd polega na odczytaniu tylko jednego wymiaru 24 cm i "dopasowaniu" drugiego wymiaru do podobnej wartości, bez sprawdzenia właściwej linii wymiarowej.
- "24 × 23 cm" – może wynikać z pomylenia wymiaru przekroju z inną wartością na rysunku (np. lokalnym docięciem, otuliną, odsadzką lub wymiarem innego elementu).
- "24 × 20 cm" – zaniża wysokość przekroju; często jest skutkiem odczytu wymiaru częściowego zamiast całkowitego (np. jednego odcinka podziału wymiarowego).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, że czytasz wymiary przypisane dokładnie do oznaczenia W-1 oraz że są to wymiary całego przekroju (najczęściej skraj–skraj elementu). Sprawdź też jednostki stosowane na rysunku (tu odpowiedzi są w cm).
