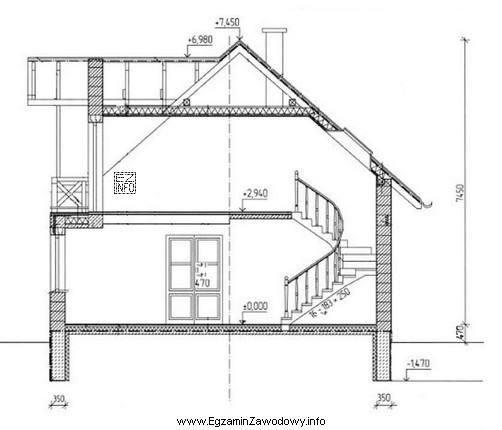

Na rysunkach przekrojów budynków często stosuje się koty wysokościowe, czyli wysokości podawane względem umownego poziomu odniesienia. W tym zadaniu poziom odniesienia oznaczono jako ±0,000 (zwykle odpowiada on wykończonej posadzce parteru).
Kalenica dachu ma kotę +7,450 m, co oznacza, że jest położona 7,450 m powyżej poziomu ±0,000. Jednocześnie poziom terenu (gruntu) znajduje się 470 mm poniżej ±0,000. To kluczowy szczegół: wysokość "od gruntu do kalenicy" obejmuje zarówno odcinek od gruntu do ±0,000, jak i od ±0,000 do kalenicy.
Krok 1: konwersja jednostek.
470 mm = 0,470 m.
Krok 2: złożenie wysokości.
Wysokość od gruntu do kalenicy = 7,450 m + 0,470 m = 7,920 m, czyli 7,92 m po zaokrągleniu do dwóch miejsc po przecinku.
Dlaczego pozostałe odpowiedzi są błędne? Wartość 7,45 m pomija różnicę poziomów między terenem a ±0,000, więc jest to wysokość liczona od poziomu odniesienia, nie od gruntu. Wartości 6,98 m oraz 6,51 m
Wskazówka egzaminacyjna: zawsze sprawdź, do jakiego poziomu odnoszą się wymiary pionowe. Jeżeli poziom terenu nie pokrywa się z ±0,000, to wysokość "od gruntu" prawie zawsze wymaga doliczenia/odjęcia tej różnicy.
