KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2013



PYTANIE NR 2.
Wysokość, którą należy przyjąć do wykonania przedmiaru ścian, zgodnie z rysunkiem fragmentu przekroju budynku obejmującego jedną kondygnację, wynosi

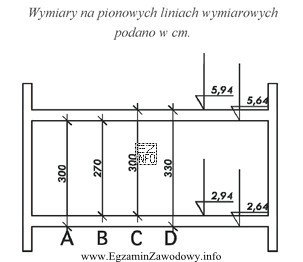

Rysunek techniczny przedstawia pionowy przekrój fragmentu budynku obejmujący jedną kondygnację.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do przedmiaru ścian przyjmuje się wysokość w świetle kondygnacji, czyli od wierzchu dolnego stropu do spodu stropu wyższego. Na przekroju odpowiada temu wymiar 270 cm (linia B), co można też potwierdzić różnicą rzędnych 5,64 m − 2,94 m = 2,70 m.

Pełne wyjaśnienie:

W przedmiarze ścian (np. w m²) kluczowe jest przyjęcie wysokości ściany w świetle kondygnacji, a nie wysokości konstrukcyjnej "wierzch–wierzch". Wysokość w świetle oznacza odcinek mierzony od wierzchu dolnego stropu do spodu stropu górnego. Taki pomiar opisuje realną wysokość ściany, która jest otynkowana, murowana lub liczona do powierzchni robót.

Na rysunku przekroju budynku widoczne są rzędne: wierzch dolnego stropu 2,94 m oraz spód górnego stropu 5,64 m. Różnica tych poziomów wynosi:

5,64 m − 2,94 m = 2,70 m

To jest dokładnie wartość podana na linii wymiarowej oznaczonej jako 270 cm (linia B), więc odpowiedź "2,70 m" jest poprawna.

Pozostałe wartości są typowymi pułapkami interpretacyjnymi:

  • "3,00 m" odpowiada wysokości mierzonej od wierzchu dolnego stropu do wierzchu górnego stropu (uwzględnia grubość stropu), więc zawyżałaby przedmiar ścian.
  • "3,30 m" obejmuje jeszcze większy odcinek (od spodu dolnego stropu do wierzchu górnego), czyli zawiera dwie grubości stropów i jest nieadekwatne do powierzchni ścian w świetle.
  • "2,94 m" to wartość rzędnej (poziom wysokościowy), a nie wysokość kondygnacji; nie opisuje odległości między stropami.

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy pytanie dotyczy światła (wierzch–spód), czy wymiaru konstrukcyjnego (wierzch–wierzch). To rozróżnienie ma bezpośredni wpływ na ilość robót i kosztorys.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przedmiar robót budowlanych?
Przedmiar robót to zestawienie ilości planowanych prac w jednostkach miary (np. m² ścian, m³ betonu). Służy jako podstawa do kosztorysowania i zamawiania materiałów. Poprawne przyjęcie wymiarów z dokumentacji (np. wysokości ściany) decyduje o prawidłowym wyniku.
Jak rozumieć "wysokość ściany w świetle kondygnacji" na przekroju?
To odległość od wierzchu dolnego stropu do spodu stropu górnego. Nie wlicza się grubości stropów. Na przekroju odpowiada temu linia wymiarowa pokazująca prześwit kondygnacji, a nie wysokość konstrukcyjną wierzch–wierzch.
Dlaczego do przedmiaru ścian nie przyjmuje się wysokości wierzch–wierzch stropów?
Wymiar wierzch–wierzch obejmuje grubość stropu (część konstrukcji poziomej), która nie jest "wysokością ściany" liczoną do m². Użycie go zawyża powierzchnię ścian i prowadzi do błędnego kosztorysu, bo zwiększa ilość robót na papierze.
Jak obliczyć wysokość ściany z rzędnych na rysunku przekroju?
Odczytaj rzędną spodu górnego stropu i odejmij rzędną wierzchu dolnego stropu. Wynik to wysokość w świetle. To prosta różnica poziomów, ale trzeba upewnić się, że odejmujesz właściwe dwa punkty (wierzch i spód).
Co oznacza, że "wymiary na liniach podano w cm"?
Oznacza to, że liczby przy liniach wymiarowych (np. 270) są w centymetrach. Aby uzyskać metry, dzielisz przez 100: 270 cm = 2,70 m. Błąd w jednostkach to częsta przyczyna złej odpowiedzi, mimo poprawnego wskazania odcinka na rysunku.
Jakie błędy najczęściej robi się przy przedmiarze ścian z przekroju budynku?
Najczęściej myli się wysokość w świetle z wysokością konstrukcyjną (wierzch–wierzch) albo bierze odcinek spód–spód. Zdarza się też traktowanie rzędnej (np. 2,94 m) jako wysokości. Pomaga nawyk: zawsze nazwij punkty "od–do" zanim wybierzesz wymiar.
Czy wysokość do przedmiaru ścian zależy od grubości stropu?
W typowym przedmiarze powierzchni ścian (m²) wysokość przyjmuje się tak, aby nie wliczać grubości stropu, czyli mierzy się w świetle. Grubość stropu wpływa na wysokość konstrukcyjną, ale nie powinna zwiększać powierzchni ścian liczonych do robót wykończeniowych/murowych.
Gdzie na przekroju najłatwiej znaleźć wysokość "w świetle"?
Najłatwiej szukać pionowej linii wymiarowej poprowadzonej od górnej powierzchni dolnej płyty do dolnej powierzchni górnej płyty. Alternatywnie można odczytać dwie rzędne tych punktów i policzyć różnicę. Obie metody powinny dać to samo.
Jak to się przydaje betoniarzowi-zbrojarzowi na budowie?
Przy pracach żelbetowych i zbrojarskich często analizuje się przekroje, poziomy i rzędne, aby przygotować zakres robót i ilości. Umiejętność rozróżnienia wierzchu/spodu stropu pomaga w interpretacji dokumentacji, kontroli wymiarów oraz współpracy z kosztorysantem i kierownikiem robót.
Jak odpowiadać na takie pytania na egzaminie, gdy są różne linie A, B, C, D?
Najpierw ustal, co jest mierzone: dla przedmiaru ścian szukasz światła kondygnacji (wierzch dolnego stropu → spód górnego). Dopiero potem dopasuj właściwą linię. Jeśli podane są rzędne, zrób szybkie odejmowanie jako kontrolę.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Do przedmiaru ścian przyjmuje się wysokość w świetle kondygnacji, czyli od wierzchu dolnego stropu do spodu stropu wyższego."

Materiały:

  • Podręczniki/opracowania do kosztorysowania i przedmiarowania robót budowlanych (dział: przedmiar ścian)
  • Zestawy zadań z czytania rysunku technicznego budowlanego (rzuty i przekroje)
  • Materiały dydaktyczne do kwalifikacji BUD.1 z zakresu dokumentacji technicznej
