Określenie "wysokość otworu drzwiowego w świetle ościeżnicy" dotyczy wymiaru przejścia mierzonego wewnątrz ościeżnicy, czyli w praktyce tego, co użytkownik uzyskuje jako realną wysokość światła drzwi po wykonaniu otworu i montażu ościeżnicy. To ważne rozróżnienie, bo w dokumentacji i na budowie spotyka się również inne wymiary: "w murze" (otwór konstrukcyjny) oraz wymiary samego skrzydła drzwiowego.

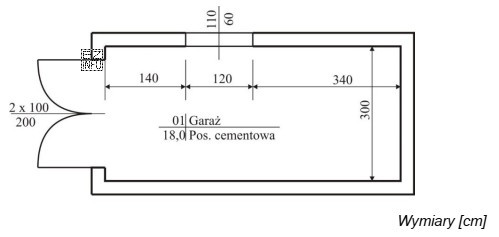

W tego typu zadaniu kluczowa jest umiejętność czytania rysunku: na rzucie wysokość drzwi często wynika z opisu przy symbolu drzwi (np. w formacie szerokość/wysokość), z legendy, albo z osobnego zestawienia stolarki. Jeśli rysunek jest w skali, część danych można także odczytać przez pomiar i przeliczenie, ale najczęściej wysokość jest podana wprost jako wymiar nominalny.
Odpowiedź "200 cm" jest poprawna, ponieważ odpowiada wysokości światła przejścia w otworze drzwiowym wskazanym na rysunku (w świetle ościeżnicy).
Dlaczego pozostałe wartości są błędne?
- "110 cm" i "120 cm" to wartości, które częściej kojarzą się z szerokością drzwi (albo z innymi elementami na rzucie) niż z ich wysokością. Błąd zwykle wynika z przeniesienia uwagi na wymiar poziomy otworu lub z pomylenia opisu drzwi.
- "60 cm" jest typową wartością szerokości dla wąskich drzwi (np. pomocniczych), ale praktycznie nie występuje jako wysokość otworu drzwiowego. To odpowiedź "pułapka" dla osób, które nie odczytują danych z rysunku i wybierają małą liczbę spotykaną w innych kontekstach.
Wskazówka egzaminacyjna: zawsze sprawdź, czy pytanie dotyczy wymiaru "w świetle", "w murze" czy "skrzydła". Następnie szukaj informacji tam, gdzie projektanci zwykle ją umieszczają: opis przy symbolu drzwi, legenda, zestawienie stolarki. Dopiero gdy brak opisu, korzystaj ze skali i przeliczeń.
