Prąd doziemienia (upływu) 2,5 A w fazie L3 oznacza, że część prądu "ucieka" z obwodu do ziemi i nie wraca przewodem roboczym zgodnie z normalną drogą przepływu. To powoduje powstanie prądu różnicowego, czyli różnicy między prądami wpływającymi i wypływającymi przez aparat ochronny.

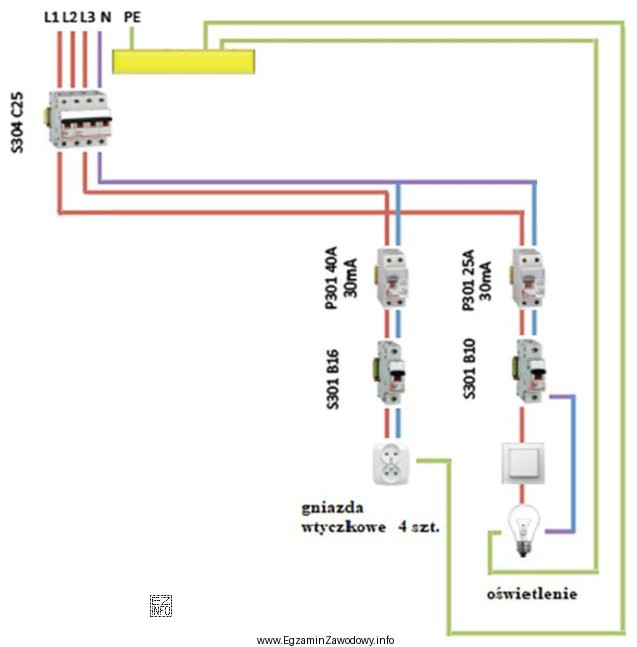

Takie zjawisko jest typowym przypadkiem, w którym ma zadziałać wyłącznik różnicowoprądowy (RCD) przypisany do danego obwodu gniazd. Kluczowe jest rozumienie, że wartość typu "25 A" lub "40 A" przy RCD jest zwykle prądem znamionowym torów prądowych (ile może przez niego płynąć w normalnej pracy), a nie wartością prądu, przy której wykrywa on upływ. O zadziałaniu RCD decyduje jego czułość na prąd różnicowy (parametr IΔn), a nie prąd znamionowy In.
Dlaczego pozostałe odpowiedzi nie pasują?
- "S301 B16" to wyłącznik nadprądowy o charakterystyce B. Jest przeznaczony przede wszystkim do wyłączania przy przeciążeniu lub zwarciu. Prąd 2,5 A jest znacznie mniejszy od prądu znamionowego 16 A, więc samo doziemienie (bez zwarcia o dużej wartości) nie musi zapewnić jego zadziałania.
- "S304 C25" to również wyłącznik nadprądowy, tylko o charakterystyce C i In=25 A. Tak samo jak wyżej: reaguje na nadprądy, a nie na sam fakt upływu do ziemi.
- "P301 25A" i "P301 40A" to aparaty z tej samej "rodziny" oznaczeń; w tego typu zadaniach właściwy wybór zależy od tego, który aparat na schemacie obejmuje wskazany obwód. Dodatkowo prąd znamionowy (25 A vs 40 A) nie jest "progiem zadziałania" przy doziemieniu.
W praktyce egzaminacyjnej zawsze wykonaj dwa kroki: (1) rozpoznaj rodzaj zjawiska (doziemienie = prąd różnicowy), (2) na schemacie wskaż aparat, który chroni dany obwód. Dopiero potem porównuj oznaczenia odpowiedzi.
