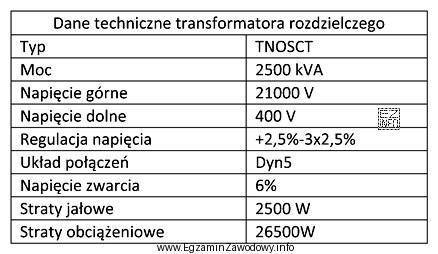

W transformatorze rozdzielczym sposób połączenia uzwojenia po stronie górnego napięcia (WN) jest cechą konstrukcyjną urządzenia i jest podany w dokumentacji technicznej (np. na schemacie połączeń, w danych znamionowych albo w zapisie grupy połączeń). Odpowiedź "trójkąt" oznacza, że uzwojenie WN jest połączone w układzie zamkniętym, gdzie początek jednej fazy łączy się z końcem następnej.
Dlaczego to ma znaczenie w praktyce? Układ połączeń wpływa m.in. na sposób pracy przy niesymetriach obciążenia, zachowanie składowej zerowej oraz na relacje napięć między stronami transformatora. W zadaniach egzaminacyjnych kluczowe jest, aby nie zgadywać "z przyzwyczajenia", tylko umieć odczytać informację z dokumentacji oraz poprawnie przypisać ją do właściwej strony (WN, czyli strony górnego napięcia).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "gwiazda" to inne połączenie, w którym końce (lub początki) faz łączą się w punkt wspólny. Nie jest równoważne z trójkątem i nie można go traktować jako wariantu tego samego układu.
- "zygzak" jest szczególnym układem połączeń stosowanym w określonych zastosowaniach (np. dla redukcji pewnych składowych lub specyficznych własności punktu neutralnego). To wciąż odmienny sposób łączenia uzwojenia, nie tożsamy z trójkątem.
- "podwójna gwiazda" również opisuje inną konfigurację uzwojeń niż klasyczna gwiazda czy trójkąt. Sama nazwa wskazuje na odrębny układ i nie może być uznana za równoważną z połączeniem w trójkąt.
Wskazówka egzaminacyjna: jeśli pytanie odwołuje się do dokumentacji technicznej, typowym źródłem jest schemat połączeń lub oznaczenie typu (grupy połączeń). Najczęstszy błąd to zamiana strony WN z NN albo wybór odpowiedzi "najbardziej znanej" bez upewnienia się, że dotyczy strony górnego napięcia.
