KWALIFIKACJA TLO3 - CZERWIEC 2018

PYTANIE NR 37.

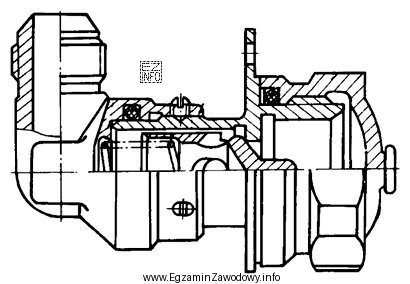

Z ilu elementów składa się przedstawione na rysunku urządzenie bez uwzględnienia wkrętów?
Ilustracja przedstawia przekrój techniczny urządzenia mechanicznego, które może być częścią większego systemu lotniczego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "Ośmiu elementów", ponieważ na półwidoku–półprzekroju widać 8 części funkcjonalnych: dwa korpusy, izolator, pin, O-ring oraz 3 elementy dławicy (uszczelka, podkładka, nakrętka). Wkręt zabezpieczający nie jest liczony zgodnie z poleceniem.

Pełne wyjaśnienie:

W zadaniu trzeba zliczyć elementy urządzenia widoczne na rysunku, ale bez uwzględniania wkrętów. Rysunek jest wykonany jako półwidok–półprzekrój, więc część informacji o budowie wewnętrznej odczytuje się z obszarów kreskowanych (przekrój), a część z konturów (widok).

Odpowiedź "Ośmiu elementów" jest poprawna, bo można wyróżnić 8 części funkcjonalnych możliwych do osobnego demontażu/wymiany:

  • korpus kątowy (zewnętrzna obudowa w kształcie L) – jednolite kreskowanie i ciągłość materiału wskazują, że to jeden element, a nie osobno "główka" i "korpus",
  • korpus wewnętrzny z kołnierzem (część montażowa),
  • wkładka izolacyjna (izolator),
  • centralny kołek stykowy (pin),
  • pierścień uszczelniający (O-ring),
  • uszczelka dławicowa (element elastyczny),
  • podkładka dociskowa,
  • nakrętka dławicowa.

Pozostałe liczby są błędne z typowych powodów interpretacyjnych:

  • "Siedmiu elementów" zwykle wynika z potraktowania całej dławicy jako jednego elementu (zamiast trzech) albo z "zgubienia" O-ringu.
  • "Sześciu elementów" najczęściej pojawia się, gdy uczeń jednocześnie grupuje dławicę i pomija element uszczelniający lub błędnie uznaje, że pin i izolator to jedna część.
  • "Dziewięciu elementów" bywa skutkiem wliczenia wkrętu mimo wyłączenia w treści albo rozbicia jednoczęściowego korpusu na dwa elementy na podstawie kształtu.

W praktyce obsługowej (TLO.3) taka umiejętność przekłada się na poprawną identyfikację części podczas demontażu, kompletowanie elementów oraz ograniczenie ryzyka pominięcia elementów uszczelniających i dociskowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Półwidok–półprzekrój to sposób przedstawienia, w którym jedna część obiektu pokazuje wygląd zewnętrzny (widok), a druga ujawnia wnętrze przez przekrój z kreskowaniem. Ułatwia to jednoczesne rozpoznanie kształtu i budowy wewnętrznej zespołu.
Zwykle wskazuje na to ciągłość konturu i jednolite kreskowanie bez linii podziału części. Zmiana kształtu (np. przejście w sześciokąt) nie oznacza automatycznie osobnego elementu, jeśli materiał jest ciągły.
Wkręty/śruby są elementami złącznymi służącymi montażowi, a nie częścią funkcjonalną urządzenia. W wielu zadaniach liczy się elementy, które mają własną funkcję (np. uszczelnienie, izolacja) i mogą być wymieniane w ramach obsługi, dlatego złączki są wyłączane.
Najczęściej pomijane są elementy "cienkie" lub mało wyraziste: O-ring, podkładki dociskowe oraz uszczelki. Na przekroju mogą wyglądać podobnie, więc warto szukać ich jako osobnych warstw/kształtów i sprawdzać, czy mają własne granice elementu.
Różne typy kreskowania pomagają odróżniać elementy i czasem sugerują różne materiały. W zadaniach egzaminacyjnych kratka często wskazuje element elastyczny (np. uszczelkę), dzięki czemu łatwiej rozróżnić go od metalowej podkładki czy nakrętki.
Uszczelka jest zwykle elementem elastycznym, bywa pokazana innym kreskowaniem i ma kształt dopasowany do uszczelnianej szczeliny. Podkładka jest cienka, metalowa i pełni funkcję docisku/rozkładu sił. Kluczowe jest znalezienie osobnych granic obu części.
Dławica kablowa uszczelnia i stabilizuje przewód wprowadzany do złącza. W praktyce jest to zespół kilku części, najczęściej: uszczelki, elementu dociskowego (np. podkładki) oraz nakrętki dociskającej. Na rysunku mogą być blisko siebie, ale to osobne elementy.
Tak, jeżeli O-ring jest pokazany jako oddzielna część uszczelniająca (ma własny kształt i miejsce osadzenia), to jest osobnym elementem funkcjonalnym. W obsłudze technicznej jest to część zużywalna, którą często wymienia się profilaktycznie.
Najczęstsze pułapki to: wliczanie elementów złącznych mimo wyłączenia w treści, traktowanie zespołu (np. dławicy) jako jednej części, "dzielenie" jednego korpusu na dwa elementy przez zmianę kształtu oraz pomijanie cienkich elementów jak uszczelki i podkładki.
Pomaga metoda krokowa: (1) zaznacz korpusy i duże części, (2) wyszukaj elementy uszczelniające, (3) rozbij "zespoły" na składowe, (4) na końcu sprawdź warunek zadania (np. nie liczyć wkrętów).
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Według specjalistów z branży: "Wkręt zabezpieczający nie jest liczony zgodnie z poleceniem."

Źródła:

  • ISO 128 (Technical drawings — General principles of presentation) – ogólne zasady przedstawiania widoków, przekrojów i kreskowania; wykorzystano jako wiedzę ogólną z rysunku technicznego.
  • Materiały kontekstowe dostarczone w zadaniu (opis merytoryczny i opis ilustracji): zasady półwidoku–półprzekroju oraz lista elementów złącza kątowego (8 elementów bez wkrętów).

Materiały:

  • Podręcznik do rysunku technicznego maszynowego: przekroje, kreskowanie, zasady przedstawiania złożeń
  • Materiały szkolne/branżowe do kwalifikacji dotyczące czytania dokumentacji technicznej w lotnictwie
  • Zadania treningowe z identyfikacji i zliczania części na rysunkach złożeniowych
