KWALIFIKACJA TLO3 - STYCZEŃ 2018

PYTANIE NR 33.

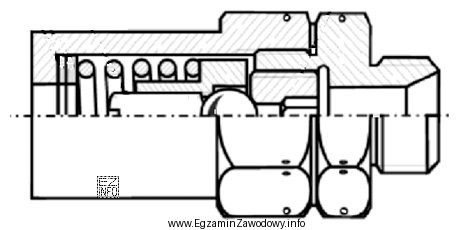

Z ilu elementów składa się przedstawiony na rysunku zawór?
Ilustracja przedstawia przekrój techniczny zaworu, który jest częścią egzaminu zawodowego dla technika mechanika lotniczego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z policzenia elementów zaworu widocznych na rysunku.
Aby uniknąć pomyłki, licz części metodycznie (np. od korpusu, przez elementy ruchome, po uszczelnienia i sprężyny) i wykonaj kontrolne przeliczenie drugi raz w tej samej kolejności.

Pełne wyjaśnienie:

W tym typie zadania nie sprawdza się złożonych obliczeń, tylko umiejętność pracy z rysunkiem: rozpoznanie, co jest częścią zespołu oraz dokładne policzenie elementów przedstawionych graficznie. Poprawna odpowiedź "Dziewięciu." oznacza, że na rysunku można jednoznacznie wyróżnić dziewięć oddzielnych części składowych zaworu.

Aby policzyć elementy poprawnie, stosuj stałą metodę:

  • najpierw zidentyfikuj element bazowy (zwykle korpus),
  • następnie elementy funkcjonalne (części ruchome, grzybek/tłoczek, sprężyna),
  • na końcu elementy uszczelniające i mocujące, jeśli są pokazane jako osobne części.

Najczęstsza przyczyna błędów to pominięcie drobnej części (np. uszczelnienia) albo zlanie w jedną całość dwóch elementów, które na rysunku są blisko siebie. Dlatego warto wykonać przeliczenie kontrolne: policzyć elementy ponownie, ale w odwrotnej kolejności lub dzieląc zespół na "grupy" (korpus, część ruchoma, uszczelnienia, mocowanie).

Dlaczego pozostałe odpowiedzi są nieprawidłowe? Każda z nich oznacza inną liczbę części i wynika zwykle z typowych pomyłek: "Ośmiu." i "Siedmiu." najczęściej biorą się z pominięcia jednego lub dwóch drobnych elementów, a "Dziesięciu." z policzenia czegoś, co nie jest osobną częścią zaworu (np. fragmentu rysunku jako oddzielnego elementu) albo podwójnego zliczenia tego samego detalu.

W praktyce obsługi technicznej takie podejście (precyzyjna identyfikacja i kompletacja) jest potrzebne przy demontażu i montażu armatury oraz przy kontroli kompletności zespołów przed oddaniem do eksploatacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):

Liczenie zacznij od elementu bazowego (korpus), potem przejdź do części ruchomych, a na końcu do uszczelnień i elementów mocujących.

Zrób drugie liczenie kontrolne w tej samej kolejności lub od końca. To zmniejsza ryzyko pominięcia drobnego detalu.

Za element zwykle uznaje się osobną część składową zespołu, widoczną na rysunku jako oddzielny detal (np. korpus, sprężyna, uszczelka).

Nie powinno się liczyć fragmentów tła ani części, które na rysunku nie są pokazane jako oddzielne komponenty.

Rysunki zespołów zawierają drobne elementy (np. uszczelnienia), które łatwo przeoczyć, oraz części zachodzące na siebie w rzucie.

Dodatkowo działa pośpiech i "pierwszy wynik", przez co zdający nie wykonuje przeliczenia kontrolnego.

Zwykle nie jest konieczna pełna znajomość typów zaworów, jeśli zadanie polega tylko na policzeniu elementów na rysunku.

Pomaga jednak podstawowa orientacja w budowie (korpus, element zamykający, sprężyna, uszczelnienia), bo ułatwia systematyczne liczenie.

Skup się na tym, co tworzy sam zespół zaworu: części bezpośrednio odpowiedzialne za przepływ i uszczelnienie oraz ich obudowę.

Elementy mocowania bywają pokazane jako osobne części, ale jeśli rysunek wskazuje je jako część zespołu, również należy je liczyć.

Zawsze po uzyskaniu wyniku – szczególnie gdy elementy są małe i gęsto rozmieszczone.

Najlepiej policzyć drugi raz inną metodą: np. dzieląc zespół na grupy (korpus, część ruchoma, uszczelnienia, mocowanie) i sumując wyniki.

Przekrój pomaga zobaczyć elementy ukryte wewnątrz, ale może też utrudniać rozróżnienie, czy coś jest osobną częścią, czy tylko fragmentem przekroju.

Licząc, traktuj jako element tylko to, co jest pokazane jako oddzielny detal, a nie kreskowanie materiału.

Najczęściej zdający: pomija uszczelkę/pierścień, liczy sprężynę jako dwie części, albo podwójnie zlicza element pokazany w dwóch rzutach.

Pomaga numerowanie na kartce: zapisuj 1,2,3… przy kolejnych zidentyfikowanych częściach.

Tak. W obsłudze technicznej trzeba potwierdzić kompletność po demontażu i przed montażem oraz upewnić się, że żadna część (np. uszczelnienie) nie została pominięta.

To wpływa na szczelność, niezawodność i bezpieczeństwo eksploatacji.

Ćwicz rozpoznawanie części na rysunkach zespołów (widoki i przekroje) oraz wykonuj zadania polegające na identyfikacji i liczeniu elementów.

Stosuj jedną, powtarzalną metodę analizy rysunku i zawsze wykonuj krótką weryfikację wyniku.
