KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)



PYTANIE NR 14.

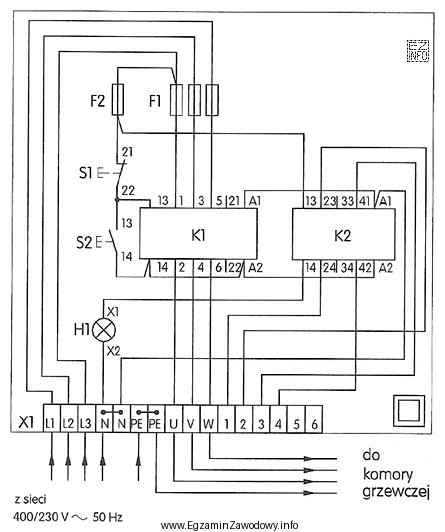

Z którym zaciskiem będzie połączony zacisk 23 stycznika K2, jeżeli układ elektryczny zostanie zmontowany zgodnie z przedstawionym schematem montażowym?
Ilustracja przedstawia schemat montażowy układu elektrycznego, który jest częścią egzaminu zawodowego dla elektryków w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne połączenie wynika bezpośrednio z odczytu schematu montażowego: należy prześledzić linię przewodu wychodzącą z zacisku 23 stycznika K2 do punktu końcowego na listwie X1. Na rysunku ta linia dochodzi do zacisku 2 listwy zaciskowej X1.

Pełne wyjaśnienie:

Schemat montażowy pokazuje rzeczywiste połączenia przewodów między zaciskami elementów. Aby ustalić, z czym połączony jest "zacisk 23 stycznika K2", nie wystarcza znajomość numeracji – trzeba prześledzić konkretną linię połączenia na rysunku od zacisku 23 do miejsca, w którym przewód kończy się na listwie.

Na analizowanym schemacie przewody z ponumerowanych zacisków listwy X1 (sekcja sterownicza 1–6) są doprowadzone do górnych zacisków stycznika K2. Linia wychodząca z zacisku 2 listwy X1 jest poprowadzona do zacisku 23 stycznika K2. Dlatego odpowiedź "Z zaciskiem 2 listwy zaciskowej X1" jest właściwa.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Z zaciskiem 1 listwy zaciskowej X1" – na schemacie zacisk 1 X1 jest połączony z innym zaciskiem stycznika (nie z 23). To typowa pomyłka wynikająca z założenia, że numeracja "idzie parami" bez sprawdzenia przewodu.
  • "Z zaciskiem 21 przycisku S1" – myląca jest tu bliskość numerów 21 i 23. Na schemacie połączenie zacisku 23 nie kończy się na przycisku, tylko na listwie X1; przycisk S1 ma własne zaciski i inne połączenia w obwodzie sterowania.
  • "Z zaciskiem X1 lampki kontrolnej H1" – ta odpowiedź miesza oznaczenie listwy (X1) z opisem zacisku lampki. Lampka H1 ma przypisane zaciski, ale nie są one "zaciskiem X1"; dodatkowo na rysunku przewód od 23 K2 nie jest prowadzony do H1.

Wskazówka egzaminacyjna: zawsze czytaj schemat "po linii" (od zacisku do zacisku) i zwracaj uwagę na podobne numery (np. 21 vs 23). To ogranicza błędy wynikające z pośpiechu i automatycznego dopasowywania oznaczeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak czytać schemat montażowy w porównaniu do schematu ideowego?
Schemat montażowy pokazuje fizyczne rozmieszczenie elementów i realne połączenia przewodów między zaciskami. Schemat ideowy skupia się na logice działania obwodu. W zadaniach o "z którym zaciskiem jest połączony…" zwykle trzeba śledzić linie przewodów jak na schemacie montażowym.
Co oznacza listwa zaciskowa X1 na schemacie?
Listwa zaciskowa (np. X1) to punkt łączeniowy, który porządkuje przewody i ułatwia montaż oraz diagnostykę. Zaciski są numerowane (np. 1–6 w obwodzie sterowania), a przewody z tych zacisków prowadzi się dalej do aparatów, takich jak styczniki, przyciski czy lampki.
Jak znaleźć połączenie zacisku 23 stycznika na rysunku?
Najpierw zlokalizuj zacisk 23 na styczniku K2, a potem wzrokiem prowadź linię przewodu aż do punktu, w którym się kończy. Nie zgaduj po numerach. Jeśli linia kończy się na listwie X1, odczytaj numer zacisku listwy, do którego dochodzi przewód.
Dlaczego uczniowie mylą zacisk 23 z zaciskiem 21?
To typowy błąd podobieństwa cyfr: 21 i 23 wyglądają podobnie, zwłaszcza na gęstych schematach. Dodatkowo część osób kojarzy "21" jako często spotykany numer w stykach NC. Dlatego zawsze trzeba potwierdzić połączenie, śledząc linię przewodu do końca.
Czy oznaczenia 13-14 i 23-24 mają szczególne znaczenie w stycznikach?
Tak. To typowa numeracja styków pomocniczych: 13-14 oraz 23-24 często oznaczają zestawy styków NO/NC w obwodzie sterowania (zależnie od wykonania). W praktyce ułatwia to identyfikację, ale w zadaniu egzaminacyjnym i tak kluczowe jest sprawdzenie, jak przewody są połączone na schemacie.
Jakie są najczęstsze błędy przy śledzeniu przewodów na schemacie?
Najczęściej: przerwanie śledzenia w połowie (nie dojście do zacisku końcowego), pomyłka na skrzyżowaniach linii, odczytanie numeru z niewłaściwego elementu oraz automatyczne dopasowanie "po logice" zamiast po rysunku. Pomaga prowadzenie palcem lub linijką po wydruku.
Kiedy w praktyce gazownictwa spotyka się styczniki i obwody sterowania?
W urządzeniach towarzyszących instalacjom gazowym: szafach sterowania wentylacją, układach detekcji gazu, sterowaniu elektrozaworami odcinającymi, układach zasilania pomp czy sprężarek. Technik powinien umieć sprawdzić okablowanie i połączenia zacisków zgodnie z dokumentacją.
Jak sprawdzić poprawność połączenia między X1 a K2 po montażu?
Po odłączeniu zasilania wykonuje się weryfikację zgodności z dokumentacją (oznaczenia przewodów, numery zacisków) oraz pomiar ciągłości przewodu miernikiem między wskazanymi zaciskami. Dodatkowo kontroluje się dokręcenie zacisków i brak uszkodzeń izolacji, aby uniknąć grzania styków.
Czy da się odpowiedzieć na takie pytanie bez znajomości działania stycznika?
Częściowo tak, bo zadanie dotyczy głównie odczytu połączeń na schemacie montażowym. Jednak podstawowa znajomość aparatury (co to jest stycznik, gdzie są zaciski, jak są opisane) znacząco przyspiesza pracę i zmniejsza ryzyko pomyłki, zwłaszcza przy podobnych numerach.
Jak przygotować się do zadań ze schematów na egzaminie BUD.16?
Ćwicz na różnych schematach: wyszukiwanie elementów (K, X, S, H), śledzenie przewodów od zacisku do zacisku i szybkie odczytywanie numerów. Rób to na wydruku i na ekranie. Skup się na typowych pułapkach: 21/23, 13/31, oraz na tym, gdzie przewód naprawdę się kończy.
