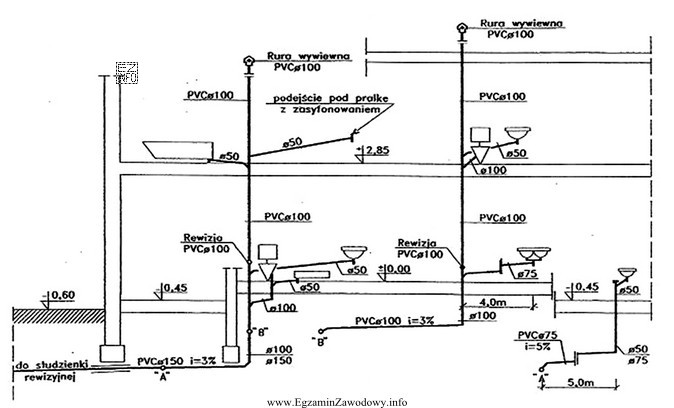

W zadaniach opartych o profil kanalizacyjny kluczowa jest umiejętność poprawnego wskazania, który odcinek przewodu odpowiada danemu przyborowi sanitarnemu oraz odczytania danych opisowych (np. średnicy).
Podejście kanalizacyjne to przewód odprowadzający ścieki od przyboru (tu: zlewozmywaka dwukomorowego) do pionu lub przewodu zbiorczego. Na profilu taki odcinek jest zwykle opisany parametrami, w tym średnicą (np. symbolem Ø lub DN) przypisaną bezpośrednio do linii/odcinka.
W tym pytaniu poprawna odpowiedź to Ø75, ponieważ taka średnica jest wskazana na profilu dla podejścia obsługującego zlewozmywak dwukomorowy. Najczęstsze błędy wynikają z pomylenia podejścia z innym fragmentem instalacji (np. pionem lub przewodem poziomym o większej średnicy) albo z odczytu danych z sąsiedniego przyboru.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Ø50 – to inna średnica; wybór często wynika z przyzwyczajenia do typowych wartości, ale w tym zadaniu należy kierować się konkretnym oznaczeniem na profilu.
- Ø100 – to średnica większa, zwykle kojarzona z przewodami zbiorczymi/pionami; tutaj nie odpowiada średnicy opisanej dla podejścia zlewozmywaka.
- Ø150 – to średnica charakterystyczna dla jeszcze większych przewodów; na profilu nie dotyczy podejścia do wskazanego przyboru.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze "prześledź" na rysunku drogę od przyboru do pionu i upewnij się, że odczytujesz opis dokładnie tego odcinka, o który pyta zadanie.
