W ochronie przeciwporażeniowej wyłącznik różnicowoprądowy (RCD) ma zadziałać, gdy pojawi się niebezpieczny prąd upływu (prąd różnicowy) płynący poza przewidzianą drogą, np. przez obudowę urządzenia i ciało człowieka. Kluczowe jest, że rodzaj prądu upływu może być różny: w obwodach prądu przemiennego typowo jest to prąd zmienny, natomiast w układach zasilanych prądem stałym mogą występować składowe stałe lub prądy o innym przebiegu.

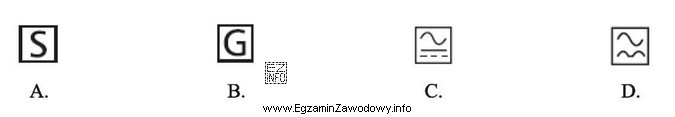

Dlatego na aparaturze stosuje się oznaczenia graficzne, które informują, dla jakich typów prądów różnicowych RCD jest przeznaczony. W pytaniu poprawną odpowiedzią jest "fala sinusoidalna z linią przerywaną poniżej", ponieważ taki znak wskazuje właściwości związane z pracą w obwodach, gdzie możliwa jest składowa stała prądu upływu i gdzie wymagane jest odpowiednie wykonanie wyłącznika do zapewnienia ochrony.
Pozostałe oznaczenia są błędne, jeżeli odnoszą się wyłącznie do pracy z prądem przemiennym albo do innych charakterystyk, które nie potwierdzają działania w sieci prądu stałego. Typowym błędem jest wybór symbolu z samą falą sinusoidalną (skojarzenie z "ochroną ogólnie"), mimo że w kontekście DC potrzebne jest dodatkowe rozróżnienie w oznakowaniu.
Na egzaminie warto przyjąć strategię: najpierw odczytać warunek "w sieci prądu stałego", a dopiero potem porównywać symbole. Jeśli na znaku występuje element odróżniający od czystej sinusoidy (np. dodatkowa linia), zwykle niesie on informację o innym rodzaju prądu różnicowego, a więc jest kluczowy dla doboru aparatu.
