KWALIFIKACJA ELM6 - STYCZEŃ 2024



PYTANIE NR 15.

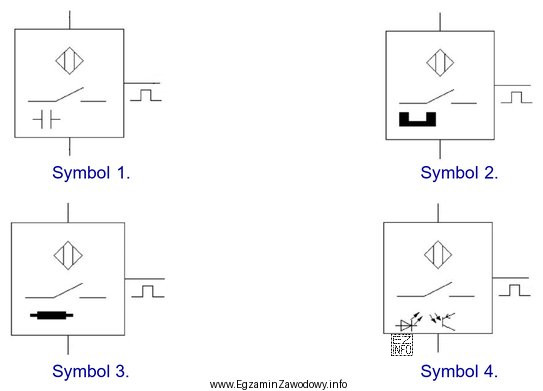

Za pomocą którego symbolu powinno przedstawić się na schemacie magnetyczny czujnik zbliżeniowy?
Za pomocą którego symbolu powinno przedstawić się na schemacie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy dostępnych symboli, symbol 2 przedstawia magnetyczny czujnik zbliżeniowy, który jest zazwyczaj oznaczony jako kwadrat z charakterystycznym symbolem magnesu wewnątrz oraz dwoma liniami przerywanymi symbolizującymi pole magnetyczne. Pozostałe symbole nie odpowiadają standardowym oznaczeniom magnetycznych czujników zbliżeniowych.
