Prędkość ruchu siłownika pneumatycznego zależy głównie od natężenia przepływu powietrza doprowadzanego do komory roboczej oraz od sposobu odprowadzania powietrza z komory przeciwnej. W praktyce w układach przemysłowych prędkość stabilnie reguluje się najczęściej przez dławienie odpływu (tzw. dławienie na wylocie) z użyciem zaworów dławiąco-zwrotnych: w jednym kierunku przepływ jest swobodny, a w przeciwnym – regulowany.

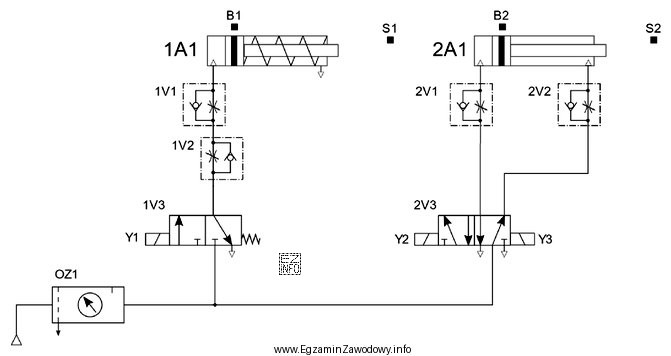

W pytaniu trzeba wskazać, które elementy na schemacie odpowiadają za:
- prędkość wsuwania tłoczyska siłownika 1A1 (czyli dla tego ruchu trzeba znaleźć gałąź, w której dławiony jest przepływ związany z opróżnianiem właściwej komory oraz zasilaniem drugiej),
- prędkość wysuwania tłoczyska siłownika 2A1 (analogicznie – analizuje się tor przepływu dla wysuwu).
Odpowiedź "1V1 i 2V2" jest poprawna, ponieważ na przedstawionym schemacie właśnie te dwa elementy są wpięte w linie, które bezpośrednio ograniczają przepływ (a więc i prędkość) dla wskazanych kierunków ruchu: wsuwu 1A1 oraz wysuwu 2A1.
Pozostałe zestawienia są niepoprawne, bo obejmują element regulujący inny kierunek (np. zamiast wsuwu – wysuw) albo dotyczą nie tego siłownika. To typowa pomyłka, gdy wybiera się zawór "przy siłowniku" po samym oznaczeniu, bez prześledzenia, która komora jest odpowietrzana i gdzie rzeczywiście znajduje się dławienie dla rozpatrywanego ruchu.
Wskazówka egzaminacyjna: zawsze rozpatruj ruch oddzielnie (wsuw/wysuw), zaznacz strzałkami kierunek przepływu na schemacie i dopiero wtedy wybieraj elementy regulacyjne.
