KWALIFIKACJA CHM5 - WRZESIEŃ 2014



PYTANIE NR 28.
Zakład produkcyjny posiada kotłownię z rusztem mechanicznym o wydajności cieplnej 2,5 MW. W ciągu dwóch miesięcy spalono 220 Mg węgla kamiennego o zawartości siarki 2%. Korzystając z informacji zawartych w tabeli, wskaż ile wynosi emisja SO2 do atmosfery.

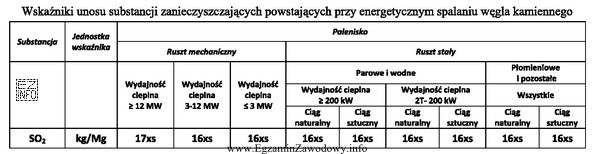

Ilustracja przedstawia tabelę dotyczącą wskaźników emisji substancji zanieczyszczających powstających przy energetycznym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W kotłowni z rusztem mechanicznym o mocy 2,5 MW należy użyć wskaźnika dla przedziału ≤3 MW: 16·s kg/Mg, gdzie s to % siarki. Dla s=2% wskaźnik wynosi 32 kg/Mg. Emisja całkowita: 220 Mg × 32 kg/Mg = 7040 kg SO2.

Pełne wyjaśnienie:

Emisję SO2 z energetycznego spalania węgla kamiennego można oszacować metodą wskaźnikową. Kluczowe są dwa kroki: (1) dobór właściwego wskaźnika z tabeli dla danej technologii i mocy źródła, (2) poprawne przemnożenie wskaźnika przez ilość spalonego paliwa.

Dobór wskaźnika: w treści podano "ruszt mechaniczny" oraz wydajność cieplną 2,5 MW. Taki obiekt należy do kategorii "≤ 3 MW". Dla SO2 tabela podaje wskaźnik w postaci 16·s w jednostkach kg/Mg, gdzie s oznacza zawartość siarki w paliwie wyrażoną w procentach.

Obliczenie wskaźnika liczbowego: dla węgla o zawartości siarki 2% podstawiamy s = 2, więc wskaźnik wynosi 16 × 2 = 32 kg/Mg. Oznacza to, że na każdą 1 Mg (1 tonę) spalonego węgla przypada 32 kg SO2.

Emisja całkowita: spalono 220 Mg węgla, więc emisja to 220 Mg × 32 kg/Mg = 7040 kg SO2. Jednostki "Mg" skracają się w rachunku, pozostają kilogramy, co jest dobrą kontrolą poprawności.

Dlaczego pozostałe wyniki są błędne?

  • Wyniki typu 4040 kg lub 5040 kg często wynikają z użycia niewłaściwego wskaźnika (z innego progu mocy/technologii) albo z błędu w mnożeniu 220 × 32.
  • Wynik 1040 kg jest typowy dla pomylenia jednostek lub pominięcia wpływu siarki (np. nieuwzględnienie s lub potraktowanie go w sposób niezgodny z definicją w tabeli).

Wskazówka egzaminacyjna: zawsze najpierw zaznacz w tabeli technologię (ruszt mechaniczny vs stały), potem sprawdź próg mocy, a na końcu dopiero licz. Kontrola jednostek (kg/Mg) pomaga szybko wychwycić pomyłki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza jednostka wskaźnika kg/Mg w obliczeniach emisji SO2?
kg/Mg oznacza kilogramy zanieczyszczenia na 1 megagram paliwa. Ponieważ 1 Mg = 1 tona, wskaźnik mówi, ile kg SO2 powstaje (wg metody) ze spalenia 1 t węgla. W obliczeniu emisji całkowitej mnożysz: masa paliwa [Mg] × wskaźnik [kg/Mg].
Jak dobrać właściwy wskaźnik emisji SO2 z tabeli dla kotłowni?
Najpierw wybierz technologię spalania (np. ruszt mechaniczny), potem sprawdź przedział mocy/wydajności cieplnej (np. ≤3 MW, 3–12 MW, ≥12 MW). Dopiero z przecięcia wiersza SO2 i właściwej kolumny odczytaj postać wskaźnika (np. 16·s) oraz jego jednostkę.
Dlaczego we wzorze na wskaźnik emisji SO2 pojawia się zmienna s?
SO2 powstaje głównie z utleniania siarki zawartej w paliwie, więc emisja rośnie wraz z jej zawartością. Zmienna s pozwala szybko uwzględnić jakość węgla (zawartość siarki) bez wykonywania szczegółowych obliczeń chemicznych. W tabelach s jest zwykle podawane jako procent.
Jak obliczyć emisję SO2, gdy wskaźnik ma postać 16·s kg/Mg?
Wykonaj dwa kroki: (1) podstaw zawartość siarki s (zgodnie z definicją w tabeli, często w %), aby uzyskać liczbowy wskaźnik w kg/Mg, (2) pomnóż masę spalonego paliwa w Mg przez ten wskaźnik. Na końcu otrzymasz emisję w kg SO2.
Czy w tych zadaniach s podstawia się jako 2 czy jako 0,02?
To zależy od tego, jak s jest zdefiniowane w tabeli. W tym typie zadań egzaminacyjnych s jest opisane jako zawartość siarki w procentach, więc dla 2% podstawia się s = 2. Najbezpieczniej sprawdzić opis pod tabelą/legendę i dopiero wtedy liczyć.
Jakie są najczęstsze błędy przy liczeniu emisji SO2 z kotłowni na ruszcie?
Najczęściej: (1) wybór niewłaściwego progu mocy (np. 3–12 MW zamiast ≤3 MW), (2) pomylenie typu paleniska (ruszt mechaniczny vs ruszt stały), (3) błąd jednostek Mg i kg, (4) nieuwzględnienie, że wskaźnik jest mnożony przez s, a nie podany jako gotowa liczba.
Kiedy stosuje się metodę wskaźnikową KOBiZE do obliczania emisji?
Metodę wskaźnikową stosuje się, gdy potrzebne jest szacowanie emisji na podstawie danych eksploatacyjnych (zużycie paliwa, parametry instalacji) bez ciągłych pomiarów. W praktyce technik ochrony środowiska używa jej m.in. do bilansów emisji, zestawień rocznych i przygotowania danych do raportowania, jeśli jest to dopuszczone w danym systemie sprawozdawczym.
Dlaczego w tabeli są różne wskaźniki dla różnych mocy kotłowni?
Różne moce i rozwiązania techniczne mogą mieć inną sprawność spalania i inne warunki prowadzenia procesu, co wpływa na wielkość emisji. Dlatego tabele rozróżniają przedziały mocy/wydajności cieplnej oraz typ paleniska. Na egzaminie trzeba konsekwentnie dobrać kolumnę zgodną z parametrami podanymi w zadaniu.
Jak sprawdzić sensowność wyniku emisji SO2 po obliczeniach?
Zrób kontrolę jednostek i rzędu wielkości. Jeśli wskaźnik to kilkadziesiąt kg/Mg, a spalono kilkaset Mg paliwa, wynik powinien być w tysiącach kg. Sprawdź też mnożenie na kalkulatorze i upewnij się, że użyto właściwego wskaźnika (prawidłowy typ rusztu i właściwy próg mocy).
Jaką rolę ma technik ochrony środowiska w obliczaniu emisji z kotłowni?
Technik ochrony środowiska zbiera dane o zużyciu paliw, parametrach źródeł i jakości paliwa, dobiera metody obliczeń (np. wskaźnikowe), a następnie przygotowuje zestawienia i analizy emisji. Na tej podstawie można planować działania ograniczające emisję i przygotowywać dokumentację środowiskową wymaganą w przedsiębiorstwie.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że w kotłowni z rusztem mechanicznym o mocy 2,5 MW należy użyć wskaźnika dla przedziału ≤3 MW: 16·s kg/Mg, gdzie s to % siarki.

Źródła:

  • KOBiZE (Krajowy Ośrodek Bilansowania i Zarządzania Emisjami), tabela: "Wskaźniki unosu substancji zanieczyszczających powstających przy energetycznym spalaniu węgla kamiennego", wiersz SO2, kolumna "Ruszt mechaniczny" (≥12 MW, 3–12 MW, ≤3 MW) – źródło wskaźnika 16·s/17·s.
  • Ustawa o systemie zarządzania emisjami gazów cieplarnianych i innych substancji, Dz.U. 2013 poz. 1107 (z późn. zm.) – podstawa funkcjonowania systemu raportowania i zarządzania emisjami.

Materiały:

  • Materiały KOBiZE dotyczące wskaźników emisji dla spalania paliw (tabele wskaźników)
  • Instrukcje i poradniki WFOŚiGW dotyczące obliczania emisji z kotłowni (jeśli dostępne dla regionu)
  • Podstawy ochrony powietrza: zanieczyszczenia ze spalania paliw stałych (podręcznik/ skrypt szkolny)
