Pole komutacyjne to układ elementów łączeniowych (np. matryc przełączających), który zestawia połączenia między wejściami i wyjściami. W klasyfikacji "dwusekcyjne / trzysekcyjne / czterosekcyjne …" słowo sekcja (często też: stopień) oznacza warstwę przełączania, czyli kolejną pionową kolumnę bloków, przez którą sygnał musi przejść, aby dotrzeć z wejścia na wyjście.

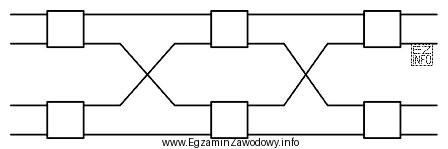

Na przedstawionym schemacie widoczne są trzy pionowe kolumny prostokątnych bloków. Między pierwszą i drugą kolumną oraz między drugą i trzecią kolumną widać połączenia (linki) tworzące sieć połączeń między stopniami. To oznacza, że sygnał przechodzi przez trzy kolejne stopnie: wejściowy, pośredni i wyjściowy. Zatem poprawna odpowiedź to "trzysekcyjne."
- "dwusekcyjne." jest błędne, bo odpowiadałoby sytuacji z tylko dwiema kolumnami bloków (np. stopień wejściowy i wyjściowy bez stopnia pośredniego). Na rysunku stopień pośredni jest wyraźnie zaznaczony jako osobna kolumna.
- "czterosekcyjne." jest błędne, ponieważ wymagałoby czterech warstw przełączania; na schemacie nie ma czwartej kolumny bloków, a połączenia międzykolumnowe nie są dodatkowym stopniem.
- "sześciosekcyjne." jest błędne, bo liczba sekcji nie wynika z liczby pojedynczych bloków (np. dwóch bloków w kolumnie), tylko z liczby kolumn/warstw. Dwie "kostki" w kolumnie to nadal jeden stopień.
Wskazówka egzaminacyjna: najpierw zlokalizuj kolumny bloków (warstwy przełączania), dopiero potem ignoruj liczbę bloków w kolumnie i liczbę skrzyżowań linii. Sekcje = kolumny, nie "liczba prostokątów" ani "liczba połączeń".
