KWALIFIKACJA ELM2 - CZERWIEC 2018



PYTANIE NR 8.

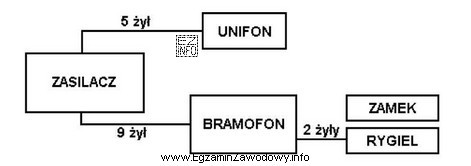

Zaprezentowany na rysunku schemat blokowy przedstawia system
Ilustracja przedstawia schemat blokowy systemu domofonowego, co jest zgodne z podaną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat blokowy systemu domofonowego zwykle obejmuje element wejściowy (kaseta/panel), element abonenta (unifon), zasilanie oraz blok sterowania elektrozaczepem. Taki układ służy do łączności głosowej i zdalnego zwolnienia rygla drzwi. Monitoring skupia się na torze wizyjnym, a alarm na detekcji i sygnalizacji.

Pełne wyjaśnienie:

System domofonowy jest przeznaczony do kontroli wejścia i komunikacji między osobą przy wejściu a użytkownikiem lokalu. Na schemacie blokowym takiego systemu typowo występują bloki odpowiadające za:

  • panel/kasetę zewnętrzną (wywołanie, mikrofon/głośnik, przyciski),
  • unifon w lokalu (słuchawka lub zestaw głośnomówiący),
  • zasilacz instalacji (często wydzielony blok zasilania),
  • sterowanie elektrozaczepem/ryglem (funkcja otwarcia drzwi/bramy).

Jeżeli schemat pokazuje przepływ sygnałów rozmównych (audio) oraz osobny tor sterujący otwarciem drzwi, to funkcjonalnie odpowiada to właśnie domofonowi.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • System komputerowy to pojęcie zbyt ogólne. Schemat blokowy komputera obejmowałby m.in. procesor, pamięć, magistrale, urządzenia wejścia/wyjścia. W instalacjach budynkowych rzadko opisuje się "system komputerowy" w kontekście panel–unifon–zaczep.
  • System monitoringu (CCTV) koncentruje się na torze wizyjnym: kamera, rejestrator, monitor, sieć/przełącznik, zasilanie kamer. Samo sterowanie elektrozaczepem nie jest typową funkcją podstawowego monitoringu.
  • System alarmowy skupia się na wykrywaniu naruszeń: czujki (PIR, kontaktrony), centrala, sygnalizatory, manipulator, transmisja powiadomień. Nie jest jego istotą prowadzenie rozmowy z osobą przy wejściu.

Wskazówka egzaminacyjna: w pytaniach "rozpoznaj system po schemacie" szukaj funkcji nadrzędnej: rozmowa + otwarcie drzwi (domofon), obraz + rejestracja (monitoring), detekcja + sygnalizacja (alarm).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest system domofonowy i do czego służy?
System domofonowy to instalacja łączności wejściowej budynku. Umożliwia rozmowę z osobą stojącą przy wejściu oraz zdalne zwolnienie elektrozaczepu/rygla drzwi lub bramy. Typowo obejmuje panel zewnętrzny, unifon w lokalu i zasilacz.
Jakie elementy najczęściej widać na schemacie blokowym domofonu?
Najczęściej są to: panel zewnętrzny (wywołanie i audio), unifon (odsłuch i mówienie), zasilacz oraz blok sterowania elektrozaczepem. Zestaw tych bloków wskazuje na funkcję kontroli wejścia, a nie na alarm czy monitoring.
Jak odróżnić schemat domofonu od schematu monitoringu CCTV?
Domofon ma zwykle tor rozmówny (audio) i sterowanie otwarciem drzwi. Monitoring CCTV koncentruje się na torze wizyjnym: kamery, rejestrator/NVR lub DVR, monitor, sieć i zasilanie kamer. Jeśli na schemacie dominują bloki wideo i rejestracji, to raczej CCTV.
Dlaczego system alarmowy to nie to samo co domofon?
System alarmowy służy do wykrywania naruszeń (czujki, kontaktrony, PIR) i sygnalizacji (syrena, powiadomienia). Domofon służy do komunikacji i kontroli dostępu (rozmowa + zwolnienie zaczepu). To inne funkcje i inne typowe bloki na schematach.
Co oznacza unifon w instalacji domofonowej?
Unifon to urządzenie abonenta w lokalu (np. słuchawka lub panel głośnomówiący). Umożliwia odbiór wywołania, prowadzenie rozmowy z panelem zewnętrznym oraz uruchomienie przycisku otwarcia drzwi. Na schemacie blokowym jest zwykle po stronie użytkownika.
Jak działa elektrozaczep w systemie domofonowym?
Elektrozaczep to element wykonawczy zamka drzwi. Po podaniu napięcia (zwykle z zasilacza domofonu przez tor sterujący) zwalnia zapadkę, co pozwala otworzyć drzwi. W schematach blokowych szukaj bloku "zaczep/rygiel" i połączenia z przyciskiem otwarcia.
Czy wideodomofon to nadal system domofonowy?
Tak. Wideodomofon to odmiana domofonu, w której oprócz toru audio występuje tor wideo (kamera w panelu i monitor w lokalu). Nadal kluczową funkcją jest komunikacja z wejściem i możliwość otwarcia drzwi. W pytaniach testowych ważne jest rozpoznanie tej funkcji nadrzędnej.
Jakie są typowe błędy przy rozpoznawaniu systemu po schemacie blokowym?
Najczęstsze pomyłki to: utożsamianie każdej kamery z "monitoringiem" mimo obecności sterowania zaczepem, mylenie bloków czujek alarmowych z przyciskami wywołania oraz wybór "system komputerowy" jako ogólnej odpowiedzi. Zawsze analizuj, jaka funkcja jest głównym celem układu.
Jakie przewody i połączenia są typowe dla domofonu w budynku?
W praktyce spotyka się połączenia między panelem a unifonem (audio/wywołanie), osobne zasilanie oraz przewody do elektrozaczepu. Dokładna liczba żył zależy od technologii (analogowej, cyfrowej, dwuprzewodowej). Na egzaminie liczy się rozpoznanie bloków i ich roli.
Jak przygotować się do zadań o schematach blokowych na ELM.2?
Ćwicz rozpoznawanie funkcji na podstawie bloków: zasilanie, wejście/wyjście, czujki, kamera, unifon, sygnalizator, rejestrator. Ucz się "cech wyróżniających" systemów domofonowych, alarmowych i CCTV. Pomaga porównywanie kilku schematów i opisywanie ich jednym zdaniem.
info

Około 53% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że schemat blokowy systemu domofonowego zwykle obejmuje element wejściowy (kaseta/panel), element abonenta (unifon), zasilanie oraz blok sterowania elektrozaczepem.
