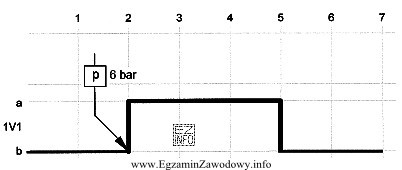

W typowym układzie sterowania pneumatycznego lub hydraulicznego wyłącznik ciśnieniowy (presostat) pełni rolę elementu progowego: monitoruje ciśnienie w danym punkcie instalacji i po osiągnięciu nastawionej wartości generuje sygnał (np. elektryczny) do dalszego sterowania. Dlatego odpowiedź "po zadziałaniu wyłącznika ciśnieniowego ustawionego na 6 bar" jest poprawna: opisuje jednoznaczny mechanizm przyczynowy przełączenia zaworu 1V1 z pozycji b na a.
Odpowiedzi ze sterowaniem ręcznym przyciskiem są mylące z dwóch powodów. Po pierwsze, sam fakt istnienia przycisku nie przesądza, że to on realizuje przełączenie w danym trybie pracy (pytanie dotyczy momentu/warunku przełączenia). Po drugie, dopisek "jeśli ciśnienie nie przekracza 6 bar" nie opisuje typowego działania presostatu, który zadziała dopiero po osiągnięciu progu; taki warunek może dotyczyć blokady bezpieczeństwa, ale nie jest standardowym opisem sygnału przełączającego.
Odpowiedź "po zadziałaniu pompy hydraulicznej o ciśnieniu 6 bar" miesza element wykonawczy z elementem sterującym. Pompa (lub sprężarka) wytwarza przepływ i ciśnienie w układzie, ale nie jest tym samym co sygnał przełączający zawór. W logice sterowania przełączenie następuje zwykle od sygnału z czujnika/wyłącznika (tu: ciśnieniowego), a nie od samego faktu pracy źródła zasilania opisanego "na 6 bar".
Wskazówka egzaminacyjna: szukaj w odpowiedziach elementu, który wykrywa osiągnięcie progu (wyłącznik/czujnik), a nie elementu, który jedynie wytwarza ciśnienie (pompa) lub pozwala na ręczną ingerencję (przycisk).
