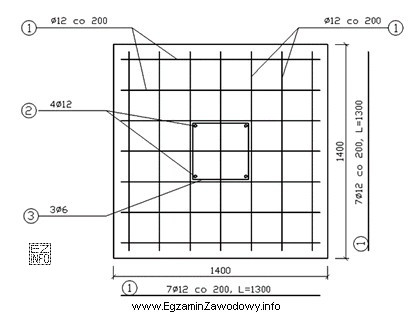

W stopach fundamentowych zbrojenie główne bardzo często ma postać siatki zbrojeniowej, czyli układu prętów ułożonych w dwóch prostopadłych kierunkach. Zadanie polega na poprawnym odczytaniu rysunku zbrojeniowego i policzeniu, z ilu prętów (o wskazanej średnicy) składa się ta siatka.
Jak podejść do takiego pytania na egzaminie:
- Krok 1: zidentyfikuj na rysunku, które pręty należą do zbrojenia głównego stopy (a nie do ewentualnych wzmocnień miejscowych, haków, prętów montażowych itp.).
- Krok 2: policz pręty w pierwszym kierunku siatki. Zwróć uwagę, czy rysunek pokazuje całą siatkę, czy np. tylko jej fragment z oznaczeniem liczby sztuk.
- Krok 3: policz pręty w drugim kierunku siatki.
- Krok 4: zsumuj pręty z obu kierunków. Właśnie ta suma odpowiada na pytanie o to, z ilu prętów składa się siatka.
Odpowiedź "14 prętów Ø12" jest poprawna, ponieważ wynika z takiego zliczenia prętów siatki na rysunku (łącznie w obu kierunkach).
Pozostałe odpowiedzi są błędne, bo odpowiadają typowym pomyłkom:
- "7 prętów Ø12" zwykle oznacza policzenie tylko jednego kierunku siatki (pominięcie drugiego) albo nieuwzględnienie prętów skrajnych.
- "11 prętów Ø12" może wynikać z błędu zliczania na rysunku (pominięcie części prętów, zlanie się linii, błędne odczytanie oznaczenia liczby sztuk).
- "4 prętów Ø12" jest charakterystyczne dla pomylenia siatki z innym elementem (np. pojedynczymi prętami lokalnymi) lub zliczenia tylko prętów widocznych w jednym przekroju.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy pytanie dotyczy siatki (czyli dwóch kierunków), czy tylko jednego pasma zbrojenia. Jeśli masz wątpliwość, wróć do rysunku i odszukaj oznaczenia liczby sztuk oraz średnicy prętów.
