KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2010



PYTANIE NR 5.

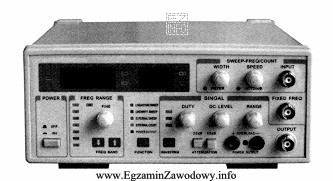

Zdjęcie przedstawia
Ilustracja przedstawia urządzenie elektroniczne, które najprawdopodobniej jest generatorem sygnałów, co jest zgodne z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Generator to przyrząd służący do wytwarzania sygnałów testowych (np. sinus, prostokąt) o zadanej częstotliwości i amplitudzie. Od oscyloskopu różni się tym, że sygnał generuje, a nie wyświetla na ekranie. Zasilacz podaje napięcie/prąd DC, a mostek Maxwella jest układem do pomiaru indukcyjności.

Pełne wyjaśnienie:

Generator (często generator funkcyjny/sygnałowy) jest źródłem kontrolowanego sygnału używanego do pobudzania badanego układu podczas diagnostyki i pomiarów. Typowo pozwala ustawić kształt przebiegu (np. sinus, prostokąt, trójkąt), częstotliwość oraz amplitudę, a wyjście bywa realizowane złączem koncentrycznym (np. BNC) lub innym standardowym wyjściem sygnałowym.

Dlatego odpowiedź "generator." pasuje do sytuacji, gdy na zdjęciu widać przyrząd przeznaczony do wytwarzania sygnałów testowych, a nie do zasilania czy obserwacji przebiegów.

  • "zasilacz." jest błędne, ponieważ zasilacz laboratoryjny służy głównie do dostarczania energii (zwykle napięcia stałego) i zwykle ma zaciski wyjściowe oraz regulację napięcia/prądu, a nie wybór kształtu przebiegu.
  • "oscyloskop." jest błędne, bo oscyloskop jest przyrządem pomiarowym do obserwacji sygnałów w funkcji czasu. Jego cechą rozpoznawczą bywa ekran z siatką i prezentacją przebiegu, a nie funkcja generowania sygnału.
  • "mostek Maxwella." jest błędne, ponieważ jest to metoda/układ mostkowy wykorzystywany do wyznaczania indukcyjności (porównawczo, w stanie równowagi mostka). W praktyce wygląda to jak specjalizowany przyrząd pomiarowy lub układ mostkowy, a nie typowy generator do sygnałów testowych.

Wskazówka egzaminacyjna: przy rozpoznawaniu sprzętu na zdjęciach szukaj elementów "funkcyjnych": ekran i pokrętła podstawy czasu sugerują oscyloskop, zaciski i dwa mierniki sugerują zasilacz, a opisy typu "waveform/frequency/amplitude" sugerują generator.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest generator funkcyjny i do czego służy w elektronice?
Generator funkcyjny to przyrząd wytwarzający sygnały testowe (np. sinus, prostokąt, trójkąt) o ustawianej częstotliwości i amplitudzie. W serwisie używa się go do pobudzania układów i sprawdzania reakcji torów (audio, sterowanie, filtry), zwykle przez wyjście sygnałowe.
Jak odróżnić generator od oscyloskopu na zdjęciu z egzaminu?
Generator kojarzy się z elementami wyboru przebiegu i parametrów (częstotliwość, amplituda) oraz wyjściem sygnałowym. Oscyloskop zwykle ma duży ekran do prezentacji przebiegów oraz nastawy podstawy czasu i czułości. Kluczowe jest pytanie: czy urządzenie generuje, czy wyświetla?
Dlaczego zasilacz laboratoryjny to nie to samo co generator?
Zasilacz dostarcza energię (najczęściej napięcie stałe) i ma regulację napięcia/prądu oraz zaciski wyjściowe. Generator wytwarza sygnał zmienny o określonym kształcie (sinus/prostokąt) i parametrach czasowych. Oba są "źródłami", ale dla innych zastosowań diagnostycznych.
Jakie sygnały może generować typowy generator w pracowni elektronicznej?
Najczęściej spotkasz sinus, prostokąt i trójkąt, czasem impuls oraz przebiegi arbitralne. W praktyce do testów audio używa się sinusoidy, do sprawdzania układów cyfrowych prostokąta, a do oceny filtrów i odpowiedzi czasowej także sygnałów impulsowych.
Co to jest mostek Maxwella i kiedy się go stosuje?
Mostek Maxwella to układ mostkowy (metoda porównawcza) używany do wyznaczania indukcyjności i jej parametrów poprzez doprowadzenie mostka do równowagi. Stosuje się go w metrologii elementów RLC, rzadziej w codziennym serwisie, częściej w laboratoriach i ćwiczeniach.
Czy oscyloskop generuje sygnał tak jak generator?
Zasadniczo nie: oscyloskop służy do pomiaru i wizualizacji sygnałów. Niektóre nowoczesne oscyloskopy mają wbudowaną funkcję generatora (AWG), ale na egzaminie rozróżnia się funkcję podstawową: oscyloskop obserwuje przebieg, generator go wytwarza.
Jakie złącza są typowe dla generatora i co to oznacza w praktyce?
W generatorach często spotyka się wyjścia koncentryczne (np. BNC) do podawania sygnału na badany układ. To sugeruje pracę z sygnałami zmiennymi i pomiarowymi. W zasilaczach typowe są zaciski bananowe, przystosowane do większych prądów DC.
Jakie są najczęstsze błędy przy rozpoznawaniu przyrządów na zdjęciach?
Typowe błędy to sugerowanie się samą liczbą pokręteł, ignorowanie ekranu (oscyloskop), mylenie "źródła" sygnału ze "źródłem" zasilania oraz wybór najbardziej specjalistycznie brzmiącej opcji. Pomaga sprawdzenie, jakie są wyjścia: sygnałowe czy zasilające.
Kiedy w naprawie elektroniki używa się generatora zamiast zasilacza?
Generatoru używa się, gdy trzeba podać kontrolowany sygnał testowy na wejście układu (np. wzmacniacza, filtra, toru radiowego) i sprawdzić odpowiedź. Zasilacz służy do bezpiecznego zasilenia urządzenia (często z ograniczeniem prądu), ale nie zastępuje sygnału testowego.
Jak przygotować się do zadań ELM.5 z rozpoznawania aparatury?
Ucz się "po funkcji": do czego służy przyrząd, jakie ma typowe elementy panelu i złącza. Ćwicz na zdjęciach: generator (przebieg/frequency/amplitude), oscyloskop (ekran, podstawa czasu), zasilacz (V/A, zaciski), mierniki (pokrętło zakresów). Notuj cechy rozstrzygające.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Generator to przyrząd służący do wytwarzania sygnałów testowych (np. sinus, prostokąt) o zadanej częstotliwości i amplitudzie."
