KWALIFIKACJA MEC3 - WRZESIEŃ 2015



PYTANIE NR 13.

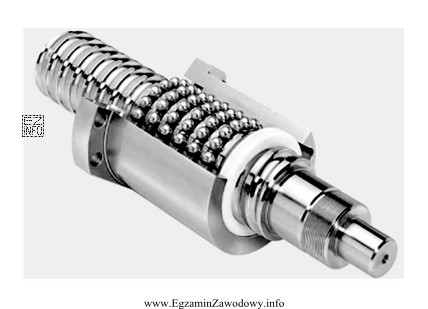

Zdjęcie przedstawia mechanizm
Ilustracja przedstawia mechanizm śrubowo-toczny, który jest kluczowym elementem w dziedzinie mechaniki, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mechanizm śrubowo-toczny (para śrubowa) służy do zamiany ruchu obrotowego na ruch postępowy, zwykle poprzez współpracę śruby i nakrętki. Mechanizm zapadkowy oraz mechanizmy ruchu przerywanego realizują indeksowanie lub ruch skokowy, a jarzmowy ma inną kinematykę (jarzmo i sworzeń), więc nie odpowiada typowej budowie układu śrubowego.

Pełne wyjaśnienie:

Mechanizm śrubowo-toczny jest odmianą mechanizmu śrubowego (para śrubowa), w którym współpraca elementów o gwincie powoduje zamianę ruchu obrotowego na postępowy (posuw). W praktyce spotyka się go w napędach posuwu, regulacjach położenia, dociskach i mechanizmach nastawczych. Charakterystyczne są elementy odpowiadające śrubie i nakrętce (lub zespołowi, który pełni ich funkcję) oraz jednoznaczny kierunek posuwu zależny od kierunku obrotu i skoku gwintu.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • Mechanizm ruchu przerywanego to ogólna klasa rozwiązań, które zapewniają ruch skokowy (np. indeksowanie). W takich układach celem jest zatrzymanie i przestawianie w krokach, a nie płynny posuw wynikający z pary śrubowej.
  • Mechanizm zapadkowy jest typowym przykładem realizacji ruchu przerywanego i jednokierunkowego przenoszenia napędu. Kluczowym elementem jest zapadka współpracująca z kołem zapadkowym, co konstrukcyjnie i funkcjonalnie różni się od pary śrubowej.
  • Mechanizm jarzmowy (np. jarzmo–sworzeń) realizuje inną zależność kinematyczną; typowo kojarzy się z układami mimośrodowymi/korbą i jarzmem. Nie jest to klasyczny układ śruby i nakrętki odpowiadający za posuw.

Wskazówka egzaminacyjna: przy rozpoznawaniu mechanizmu na zdjęciu warto szukać cech konstrukcyjnych (gwint/śruba/nakrętka i kierunek posuwu) zamiast opierać się wyłącznie na wrażeniu "ruchu przerywanego" czy na samej nazwie mechanizmu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest mechanizm śrubowo-toczny?
To mechanizm (para śrubowa) zamieniający ruch obrotowy na ruch postępowy. Najczęściej działa dzięki współpracy śruby i nakrętki, gdzie obrót powoduje przesuw elementu wzdłuż osi. Stosuje się go do posuwu, docisku i precyzyjnej regulacji.
Jak rozpoznać na zdjęciu mechanizm śrubowy w maszynie?
Szukaj elementów typowych dla pary śrubowej: śruby z gwintem, nakrętki lub części pełniącej jej rolę oraz osiowego kierunku przesuwu. Często widać, że obrót jednego elementu wymusza liniowy posuw drugiego, a ruch jest płynny, nie skokowy.
Dlaczego mechanizm zapadkowy kojarzy się z ruchem przerywanym?
Zapadka współpracuje z kołem zapadkowym tak, że obrót jest realizowany "krokami" i zwykle w jednym kierunku. To daje efekt indeksowania (ruch skokowy) zamiast płynnego posuwu. Dlatego zapadkowy bywa mylony z ogólną kategorią mechanizmów ruchu przerywanego.
Jakie jest typowe zastosowanie mechanizmu śrubowo-tocznego w montażu?
Najczęściej służy do ustawiania położenia (regulacje), realizacji posuwu w urządzeniach montażowych oraz do docisków i zacisków. Pozwala uzyskać duże przełożenie i precyzję ustawienia, co jest przydatne przy pasowaniach i ustawianiu elementów w osi.
Co odróżnia mechanizm jarzmowy od śrubowego?
Jarzmowy opiera się na współpracy jarzma i sworznia (często z układem mimośrodowym/korbą), a zależność ruchu wynika z geometrii prowadzenia sworznia w jarzmie. Śrubowy natomiast wykorzystuje gwint i zamienia obrót na posuw wzdłuż osi, bez zapadek czy jarzma.
Jakie błędy najczęściej robi się przy rozpoznawaniu mechanizmów na zdjęciach?
Najczęstsze pomyłki wynikają z patrzenia na jeden detal zamiast na całą kinematykę, mylenia nazw (zapadkowy vs przerywany) oraz z ignorowania cech rozpoznawczych (gwint, nakrętka, oś posuwu). Warto analizować funkcję: płynny posuw czy ruch skokowy.
Czy mechanizm śrubowo-toczny zawsze ma widoczny gwint?
Nie zawsze na zdjęciu gwint musi być wyraźny (może być osłonięty lub słabo widoczny). Wtedy pomocne są inne sygnały: obecność śruby pociągowej, elementu przesuwnego prowadzonego osiowo oraz związek: obrót napędu powoduje liniowy przesuw zespołu.
Kiedy stosuje się mechanizmy ruchu przerywanego w maszynach?
Gdy potrzebne jest indeksowanie, podawanie elementów w krokach lub cykliczne zatrzymania (np. podziałka, krokowy obrót stołu, podawanie detali). Takie mechanizmy realizują ruch skokowy z fazami postoju, co różni je od ciągłego posuwu typowego dla pary śrubowej.
Jakie elementy trzeba kontrolować przy obsłudze pary śrubowej?
W praktyce kontroluje się luz osiowy, zużycie powierzchni współpracujących, stan smarowania oraz równomierność posuwu. Nadmierny luz lub brak smaru może powodować nierówny ruch, hałas i spadek dokładności. Przy regulacjach ważne jest też prawidłowe zabezpieczenie przed samoczynnym przestawieniem.
Jak przygotować się do pytań egzaminacyjnych o mechanizmy?
Ucz się rozpoznawania po cechach konstrukcyjnych i funkcji: co jest napędem, jaki jest ruch wyjściowy, czy jest ciągły czy skokowy. Pomagają atlasy mechanizmów i zadania ze zdjęciami. Warto porównać mechanizmy podobne z nazwy (zapadkowy, przerywany) i wypisać różnice.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Mechanizm śrubowo-toczny (para śrubowa) służy do zamiany ruchu obrotowego na ruch postępowy, zwykle poprzez współpracę śruby i nakrętki."

Materiały:

  • Podręczniki i skrypty z podstaw budowy maszyn i mechanizmów (działy: mechanizmy, para śrubowa, mechanizmy zapadkowe)
  • Atlas/album mechanizmów (rysunki i opisy: śrubowe, jarzmowe, zapadkowe, indeksujące)
  • Instrukcje serwisowe/DTR maszyn szkolnych lub warsztatowych (sekcje: napęd posuwu, regulacja, smarowanie)
